今日は第1火曜日、アセットフォーの定休日です。

でも、出勤しています。

板橋区蓮根1丁目に建つ『FPの家　I邸』にて、建て方が行われるからです。

今回の建て方も、重機は使いません。

いわゆる『手揚げ』ってヤツです。

一般的には、敷地内に重機を据え付けて建て方を行います。

敷地に余裕がなければ、道路使用許可を取って道路に重機を置く事もあります。

その際には、ガードマンを2・3人立てて、交通誘導を行わなければなりません。

弊社の商圏では、原則片側交互通行です。

通行止めをする際には、道路に面したお宅に1件1件確認して、必要であれば臨時駐車場を用意する場合もあります。

出来なければ、許可はおりません。

費用や近隣の事を考えると、あんまりやりたくはないんですよね・・・。

重機を据え付けるスペースがなければ、手揚げしかないでしょ！

でも最近の建物って、大きくて長い梁をたくさん使います。

手で揚げるのも大変です。

そこで役に立つのが、ガータークレーンなんです。

工場などに設置されているアレです。

あくまでも仮設設備ですから、工場のモノとは多少違います・・・。

でも、紛れもなくガータークレーンなんです。

正に弊社の秘密兵器だと思います。

どう違うのか？

簡単に説明させて戴きます。

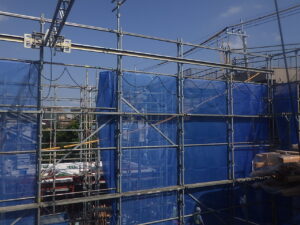

まず足場にガーターレールを取付けます。

足場の布（横材）の下に取り付けられた、細い鋼材がソレです。

長手方向に掛けるのがセオリーとなります。

今回の場合は、前面道路に直交するように設置しました。

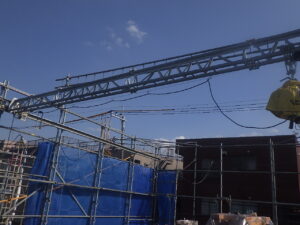

そこに両端に滑車のついた梁を掛け渡します。

両側のガーターレールに直交する1本の梁は、ちょうどアルファベットの『H』の横棒に当たります。

ガーターレールに直交するように取り付ける為、道路と平行になる事が多いんです。

滑車が付いているので、道路と平行移動が可能となります。

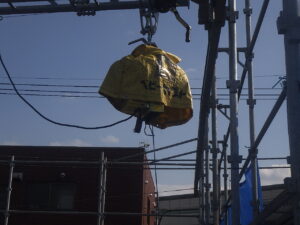

そこに、滑車にぶら下げた電動ウインチをぶら下げます。

でも袋に隠れていて、ウインチが見えません。

残念！

ここには長い紐が繋がっているので、これを引けばウインチを移動することが出来ます。

これで準備完了！

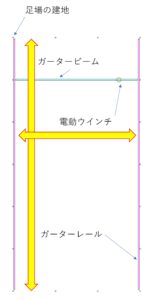

道路に平行な軸をX軸、直交する軸をY軸としましょう。

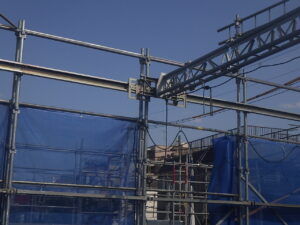

X軸に沿った動きは、ウインチについた滑車が担当します。

そしてY軸に沿った動きは、梁の両端についた滑車が担当します。

どちらも動力は、人力です。

紐を引っ張ると、意外と軽いんです。

そして構造材を上下に動かすのを担当するのは、電動ウインチです。

これだけは、電気を動力としています。

電源は、仮設電柱から取っています。

見えますかね？

足場にリングを通し、その中を電線が通っています。

引っ張っても切れないように、ある程度の長さとなっていて、波型に撓んでいます。

コードを引っ掛けない位置に這わせるのがポイントとなります。

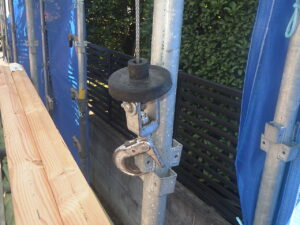

ウインチにはワイヤーが巻き付けられていて、先端にフックが付いています。

ここにクランプをぶら下げ、構造材を挟んで持ち上げます。

こんなリモコンで、ウインチの操作を行います。

と言っても、巻き上げるか？巻き戻すか？

だけなんですけど・・・。

このウインチで200kgの構造材を上げ下げする事ができるそうです。

掴んだ構造を上に揚げたら、目的地まで紐を引っ張って運びます。

その時、「シャーッ！」という滑車がレールを滑る音がします。

音がしたら『頭上注意』という訳です。

目的地に着いたら、ウインチを巻き下げ構造材を下ろします。

柱のホゾに梁下端のホゾ穴を当てたら、掛け矢で叩きます。

柱から梁が抜けなくなったら、クランプを外します。

重くて長い梁も大丈夫！

重さで腰を傷めることもありません。

構造材が落ちてきて怪我をする事もないし、指を挟むこともありません。

これがガータークレーンの役目です。

イメージ的には、ゲームセンターにあるクレーンゲームをボタンではなく、紐で引っ張っている感じかも？



さあ、建て方です。

しっかり頑張りたいと思います。

もちろん、安全第一で行います。
