7月17日付のアセットフォー日記となります。

今日の練馬・板橋も晴れ。

明けましておめでとうございます。

ようやく、梅雨が明けました。

少しくらい暑くても、梅雨さえ明ければ気になりません！

外作業、頑張ってもらいます。

でも今回は、練馬区桜台6丁目に建つ『FPの家　Y邸』の話です。

外作業は、全く関係ありません。

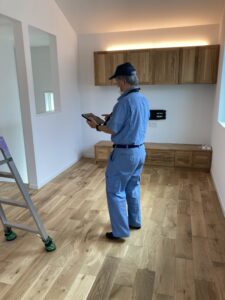

朝一番、確認検査会社の検査員による『完了検査』を行いました。

指摘事項無し、無事合格でした。

そして、そのまま作業をさせて戴きました。

エアコンの効いた室内での作業、じつに快適でした。

ご入居前のお約束事、『換気風量測定』を実施したんです。

その様子を簡単に、ご紹介したいと思います。

あまり見る機会もないと思うんですよね。

今回は、ダクト式第1種熱交換型換気システムを採用しました。

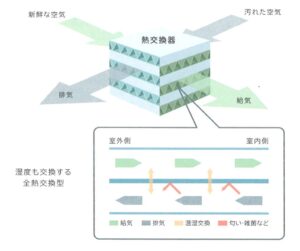

一般的な換気システムの熱交換は、上イラストのような熱交換素子を利用しています。

ここに給気と排気を通し、排気に含まれる熱を給気に移して省エネを図るのが目的です。

熱交換素子の素材は、以前は和紙でしたが現在は樹脂が多いようですね。

でも弊社が採用する熱交換型換気システムの素子は違います。

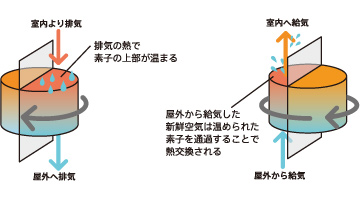

上イラストのような金属製の丸い筒状の素子を利用し、それをゆっくり回します。

ロータリー金属素子なんて、言い方をしているようですね。

熱交換率は、あまり良くありません。

でも金属製の為、臭い移りや結露によるカビの心配もありません。

だからお風呂やトイレの換気を一緒に行うことが出来ます。

局所換気と言われる、こうした換気を別経路で行うなんて弊社ではあり得ません。

理由は、書きませんが・・・。

では、本題に戻りたいと思います。

まず最初に行うのが、排気口の開度調整です。

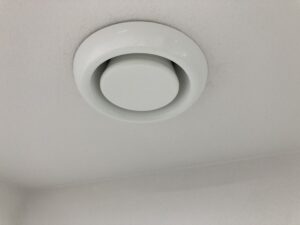

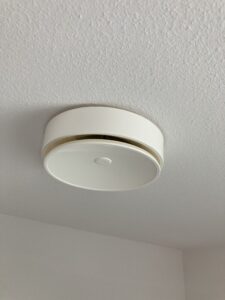

写真は、天井に設置された排気口です。

ここから汚染空気が排出されます。

外すと、こんな風になっています。

真ん中のデベソを回すと空気の流量を調整できる仕組みです。

設計時、全ての排気口には『開度』が設定されています。

本体からのダクト径と配管長さ・曲がり数などによる圧損を考え、必要風量を得るための流量を得るための目安です。

これを見ると『－8.2mm』なんて書かれています。

これって、外側のフレームとデベソの高さを示しているんです。

『－』表記であれば、外側フレームよりもデベソの方が引っ込んでいる事を示します。

デベソを掴んで回せば開度は変わります。

左に回せば開度が『＋』になり、風量が増えます。

右に回せば『－』になり、風量が減ります。

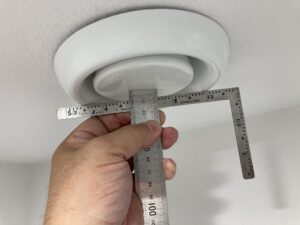

定規を2枚使って距離を測れば、開度調整完了です。

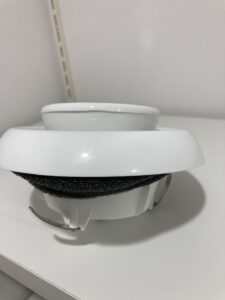

全ての排気口の開度を調整したら、同様に給気口の開度を調整します。

これも下の皿を回すと、開度が変わります。

風向きも調整できるので、壁に向かわないようにします。

全ての給気口の開度調整が終わったら、次の工程に進みます。

コントローラーの交換です。

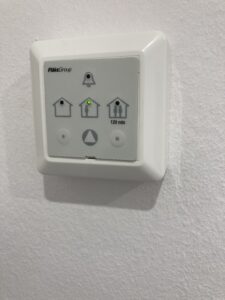

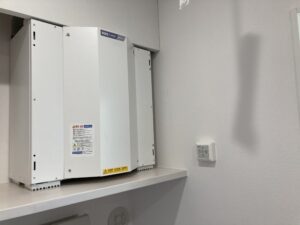

写真は換気システム近くに設置されたアナログタイプのコントローラー（以下、アナコン）です。

家のマークを押す事で、風量を3段階選択する事が可能です。

弱・中・強という感じです。

実は、この換気システム、給気・排気共に風量を細かく設定する事が可能なんです。

でも、その設定方法が分かりにくいんです。

そこで設定時だけコントローラーを交換するようにしています。

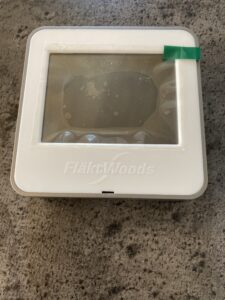

こんなコントローラーです。

画面が真っ黒で、何もわかりませんね。

デジタルタイプのコントローラー（以下、デジコン）なんです。

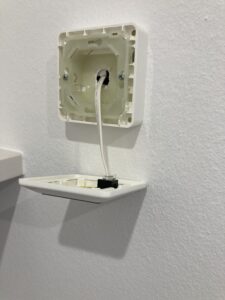

これを取付ける為に、アナコンを一旦取り外します。

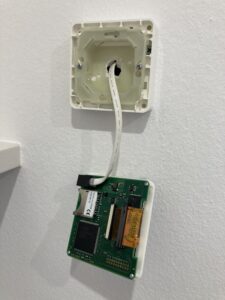

そして、デジコンを取付けます。

壁から取外し、コネクターを繋ぎ変えるだけですから簡単です。

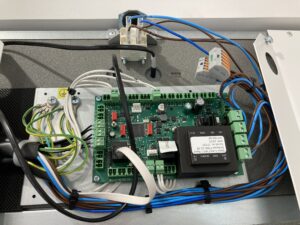

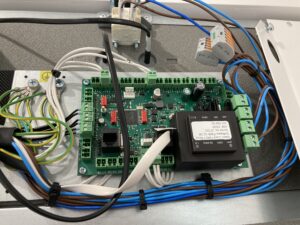

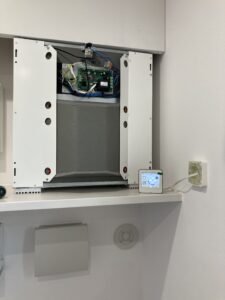

そして本体の扉を開け、コネクターを挿し替えます。

挿し替え前。

そして、挿し替え後です。

間違いさがしのようですね。

白いコードの先のコネクターの位置が違っているのが、わかるでしょうか？

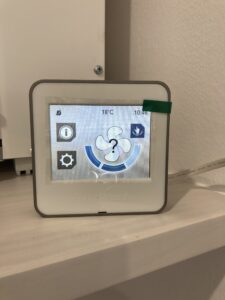

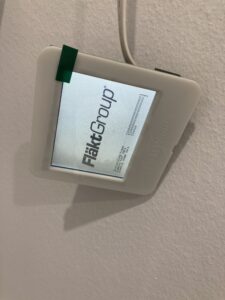

コネクターを挿し替えると、デジコンに表示が出ます。

そしてしばらく待つと、さらに変わります。

これにて、準備完了です。

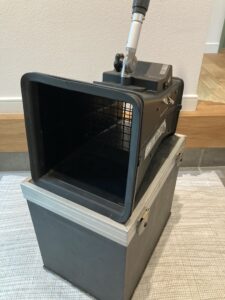

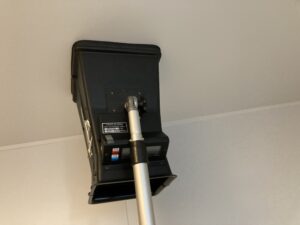

いよいよ、風量測定器の出番となります。

これを排気口に当て、風量を測定する訳です。

まずは、デフォルト（出荷時）の状態で全体風量を測定しました。

設計風量に比べて風量不足という結果でした。

ここで、デジコンの出番となります。

モーター出力を上げ、デフォルトの給気量・排気量を上げました。

必要風量に対する現状の風量がわかっているので、出力のアップ分もすぐにわかります。

例えば120㎥/hの必要量に対して90㎥/hしかなければ、25％出力が足りないことになります。

弱・中・強の給気・排気それぞれの出力が％で表示されるので、これに25％上乗せするだけ。

デジコンは操作が極めて簡単なんです。

出力アップした状態で、もう一度全体風量を測定します。

無事、合計風量が必要風量を越えていました。

今度は、排気口ひとつひとつの風量を調整します。

始めに調整した開度を変えながら、風量を合わせればいいんです。

無事、全ての排気口の風量を調整する事が出来ました。

デジコンをアナコンに戻し、本体の蓋を閉めて、風量測定完了です。

本来はデジコンを設置したいんです。

でもバグが発見され、未だに対策が為されていないとの事。

もうしばらくは、アナコンを使い続けるしかないそうです。

換気システムは、設置して終わりではありません。

キチンと機能している事を確認し、機能していなければ是正する必要があります。

メンテナンスも重要です。

だから、メンテナンスの簡単な機器を選ぶ必要があるんです。
