7月15日付のアセットフォー日記となります。

今日の練馬・板橋の天気は曇り時々雨。

戻り梅雨なんでしょうか？

天気が安定しません。

色々と困るんですよね・・・。

板橋区徳丸1丁目の『FPの家　O邸』では、換気システムの施工が始まりました。

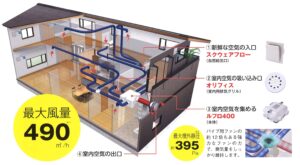

今回採用したのは、日本住環境㈱のルフロ400。

ダクト式セントラル第3種換気システムに当たります。

これ1台で、レンジフード以外の全ての給排気を管理できます。

だから、トイレやお風呂の換気扇も要らないんです。

ブラシレスDCモーターを採用しているので、消費電力も極めて小さく省エネです。

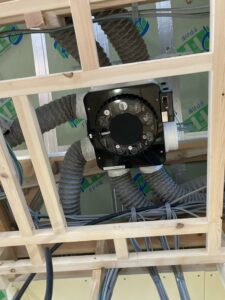

現場に納められた換気扇本体を撮ってみました。

野縁の下に石膏ボードが張られますが、本体部分の下は天井点検口にしています。

だから、簡単に本体を見ることが出来るんです。

とても良く出来た機械だと思います。

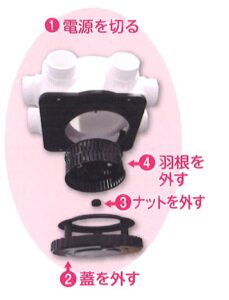

4アクションでメンテナンスが出来るようになっているんです。

だから簡単に換気扇の掃除が出来ます。

換気システムは日頃のメンテナンスが全てなんですよね・・・。

簡単に掃除が出来ないと、長期に渡って性能を維持することが出来ません。

本当は、壁に設置して本体を隠さない方が良いんです。

ちなみに日本住環境には、ピアラ24という壁付タイプの換気システムもあるんです。

こっちをお勧めした方がいいのかな？

そう思う事もあります。

でも、設置スペースがもったいない！

とか、本体を隠したい！

という方が多いのも事実です。

しかも消費電力が、ルフロ400よりも大きいんですよね・・・。



一般的には、換気システムを天井裏に隠すように設置します。

あくまでも日本の場合です。

欧米では、天井裏に設置することはありません。

そもそも、日本の様にコンパクトではありませんから・・・。

隠すと、掃除をしなくなります。

まして掃除がしにくい構造であれば、ますますしなくなるでしょ？

その点、ルフロ400であれば大丈夫！

脚立作業にはなりますが、メンテナンス自体は簡単ですから・・・。

　

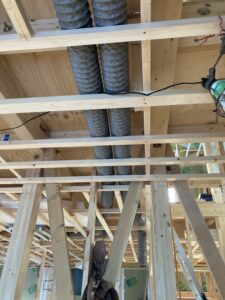

ダクト工事も着々と進んでいます。

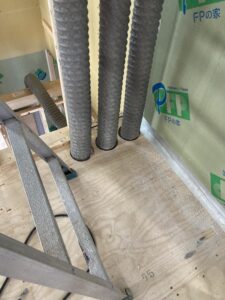

ルフロ400の場合は、写真のようなフレキダクトを採用します。

中を通るのは捨てる空気だけですから、スパイラルダクトは使いません。

その代わり、丁寧な施工が求められるんです。

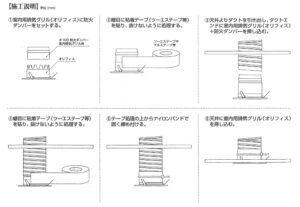

ダクト工事のマニュアルの一部を挙げてみました。

ダクト同士の接続やダクトと給気口の接続には、いくつかの決まりがあります。

この決まりを守らないと、最終的に不具合に繋がるからです。

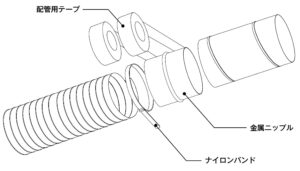

例えば、下段の図を見てください。

スパイラルダクトとフレキダクトの接続方法です。

間に金属ニップルを入れ、これをダクトに挿し込みます。

そしてダクトの上からナイロンバンドで結束。

その上にテーピングを行います。

ナイロンバンドによる結束を省略するケースも多いらしいですよ。

でもテープは、いつか剥がれてしまいます。

またフレキダクトは伸ばした状態とし、極力真っすぐ配管するようにします。

曲がりがあると、圧損が大きくなり風量が小さくなってしまうからです。

継ぎ目も同じ理由で、極力少なくします。

最終的には換気風量測定を行い、設計通りの風量が出ている事を確認しますが、配管時の施工をしっかり確認する事が重要なんですよね・・・。

管が潰れていたり、継ぎ目に隙間があっても風量が落ちる原因になります。

また配管延長を短くする事も重要です。

換気システムって、設置すれば良い訳ではありません。

ちゃんと機能しなければ意味が無いんです。

機能する換気システムにする為には、適切なダクト工事が必須となります。

でも「換気システムが付いているから大丈夫！」と安心している方が多いんですよね。

本来であれば「換気風量測定を行い、チェックしたから大丈夫！」と安心しなければなりません。

そして換気風量測定をした時に「あれ？風量が出ていないぞ！」なんて事が無いようにします。

その為に、施工状況を細かくチェックしなければなりません。

換気システムって、健康で快適な空間には絶対必要な設備なんですから・・・。
