07月28日付のアセットフォー日記となります。

練馬・板橋の天気は晴れ。

今日も気温が35℃を超えそうです。

絶対湿度も18.86g/kgDA！

おかげで作業着が汗でビショビショです。

顎から汗が滴って来ます。💦💦💦

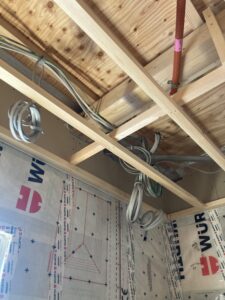

練馬区で工事中の『スケルトンリフォーム　T邸』の現場写真をご覧ください。

天井野縁の上に電気配線＆CD管が見え隠れしています。

天井懐の外壁側に石膏ボードを張り、天井野縁を組みます。

そして外壁に面する壁に配線野縁を取付ける。

ここまで完了すれば、電気配線を行う事が出来ます。

でも写真のように、配線野縁の取付けはまだ終わっていません。

でも電気屋さんの手が空いたというので、とりあえず配線を行ってもらいました。

どうせ1日で終わる作業ではありません。

「やれる所だけでも進めておいて下さい。」

そうお願いしました。

写真右側に見えるオレンジ色の管がCD管。

CD管（Combined Duct）は、自己消火性がないコンクリート埋め込み専用の合成樹脂製可とう電線管です。

オレンジ色に着色されているのでPF管と区別が容易にできます。

軽量且つナイフやカッターで容易に切断できる施工性の良さに加えて、安価という特徴があります。

コストパフォーマンスに優れる一方で、耐久性はPF管に劣ります。

そのため本来は、露出で使うものではありません。

でもアンテナやLANの配線は「電気工事」ではないので、CD管であろうがPF管であろうが問題ないんです。

また電気を通すFケーブル等をCD管内に通す場合もあります。

これもCD管はあくまでも「保護管」という役割なので、問題なし。

それ以外の場合にはPF管（Plastic Flexible conduit）を利用します。

PF管は燃焼に対する自消性があるため、埋没はもちろんのこと、屋内・屋外と使用場所を問いません。

耐久性もCD管に比べ優れています。

色もアイボリーや黒なので、CD管と間違えることはありません。

いつもCD管と呼んでいますが、実際には使う場所によりCD管・PF管が使われている訳です。

灰色の線はFケーブル。

一般家庭の電気配線に使われるビニル被覆のケーブルです。

例えば、エアコンや照明に電力を供給するケーブルは、そのほとんどがFケーブルです。

銅の心線をビニール樹脂で覆い、ビニール被覆された心線はさらに2本～4本まとめられ、二重のビニール被覆が施されています。

電線の直径は1.6mmや2.0mmなど数種類あり、流せる最大電流も1.6mmの物で15A、2.0mmの物で20Aとなっています。

一般的に住宅の屋内配線に使用されていますが、二重に被覆されているため天井裏などの露出配線も可能です。

「F」とは、「flat type（フラットタイプ）」の略で、図面では「VVF」と表記されます。

建築現場と電気配線は、切っても切れない縁で繋がっています。

付き合いこそ長いものの、イマイチ理解できていない事も多々あります。

電気工事士の資格でも取ってみようかな？

なんて思う事もありますが、最近は記憶力が・・・。

手先もだんだんと危なっかしくなってきたし・・・。

プロに任せた方が間違いないですね。

話を元に戻しましょう。

月末には電気屋さんが入ってくる予定です。

早いとこ配線野縁を取付けないと、追いかけられちゃいますね・・・。
