板橋区で工事中の『FPの家　M邸』の話です。

このお宅、3階部分の大半は勾配天井となります。

その為、登り梁がそこら中にあるんです。

梁と梁の仕口って、基本直角でしょ？

当然、構造金物も直角に対応するようにつくられています。

でも今回使ったのは、こんな金物でした。

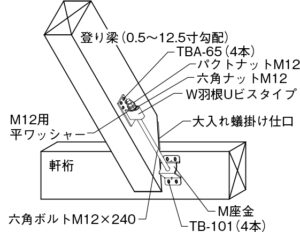

いわゆる羽子板ボルトなんですが、登り梁に対応できるようになっています。

この金物、フリーアングル羽子板セットと言います。

ボルト孔加工なしで登り梁や斜め梁（平面）など斜め材を緊結する接合金物です。

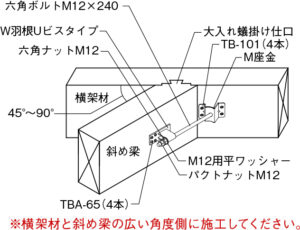

イラストのように、ビスで留め付けられるので施工が容易です。

しかも梁を貫通しないので、熱橋にもなりません。

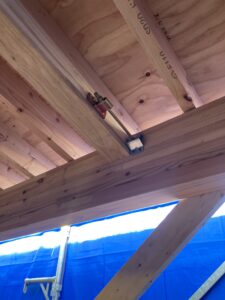

写真のような場合、貫通ボルトタイプの羽子板ボルトだと、ボルトが熱橋になっちゃうんですよね・・・。

実に良く考えられた金物だと思います。

耐震リフォームにも使えそうです。

また登り梁だけではなく、斜め梁の仕口にも利用できるようです。

これから利用する機会が増えるかもしれません。
