今日は天皇誕生日。

アセットフォーはお休みです。

でも現場の事を書きます。

まずはFPの家の現場写真をご覧ください。

1階床のネダノン合板（以下、ネダノン）を張っている様子を撮った写真です。

弊社が建てるFPの家は『床断熱』が基本です。

昨今増えている『基礎断熱』は、採用しません。

基礎断熱を行うのは、玄関土間と浴室土間くらいでしょうか。

だから写真のネダノンの下に充填されたFPウレタン断熱パネル（以下、FPパネル）が、断熱層＆気密層（以下、断熱・気密層）となります。

断熱・気密層は、原則連続していなければなりません。

隙間や切れ目があってはならないんです。

でもその構造上、床の断熱・気密層には隙間や切れ目が出来てしまいます。

例えば柱の貫通部、そして配管の貫通部です。

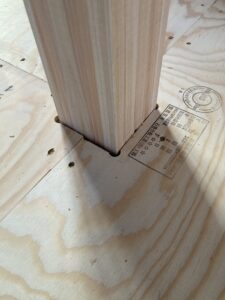

柱とネダノンの取合い部に出来た隙間を撮ってみました。

ネダノンの下には、FPパネルが充填されています。

FPパネルと土台・大引・柱の取合い部には、ほぼ隙間がありません。

でも全く無い訳ではないんです。

ちなみに弊社では、ここにある『あるかどうかわからない隙間』に対して気密・防湿処理を行いません。

気密・防湿層を透過した『室内の暖かく湿った水蒸気』を、床下に排出する為の通り道と考えているからです。

でも、その分、ネダノンと柱の取合い部の気密・防湿処理は徹底的に行います。

久し振りに、順を追って施工の様子を書いてみます。

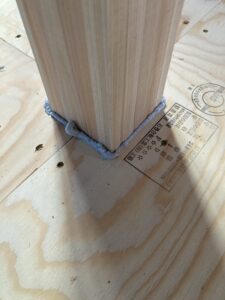

まず、隙間に発泡ウレタンを充填。

とにかく、隙間を埋めます。

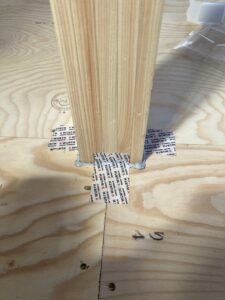

そして、ネダノンの繋ぎ目部分に捨てテープを貼ります。

以前は発泡ウレタンの出っ張った部分をカッターで切削していましたが、最近は弾性タイプの発泡ウレタンを使用し、そのまま圧し潰すようにテープを貼るようにしています。

　NJK/気密柱バリアー

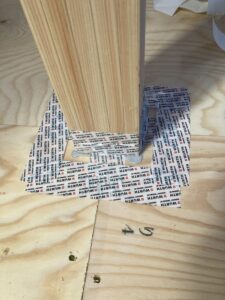

そして、この上に専用気密部材を被せます。

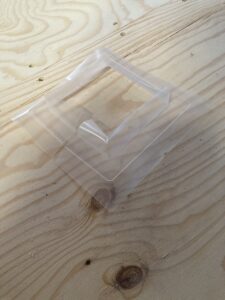

毎度お馴染みの日本住環境/気密柱バリアー、登場！

透明だから写真を見ても、よくわからないでしょ？

切れ目を開き、柱を挟んで、そのまま床に被せるだけでいいんです。

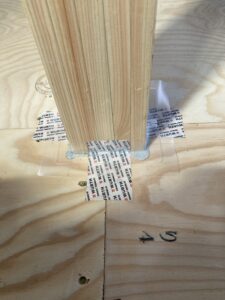

そして気密・防湿テープでネダノンおよび柱との取合い部を貼り合わせて完了！

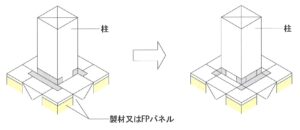

ちなみに、以前はイラストのように気密テープのみで対応していました。



続いて、断熱・気密層を貫通する水道配管回りの気密・防湿処理の様子です。

　発泡ウレタン表面の出っ張りを切削した状態

水道配管等の貫通部の場合、FPパネル＆ネダノンに配管よりも大きめの穴を明ける必要があります。

そして、出来た隙間に発泡ウレタンをしっかりと充填します。

FPパネルの厚さが105mm、そしてネダノンの厚さが24mmあるので、合計129mm分の発泡ウレタンを充填する事になる訳ですが、ここで重要なのは配管回りに10mm程度の隙間を敢えて設ける事なんです。

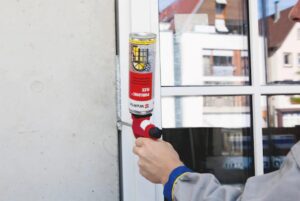

　ウルトのカタログより抜粋

発泡ウレタンは写真のように隙間にガンのノズルを挿し込んで充填します。

この時にノズル先端を隙間の最深部まで届かせないと、NG施工となるのでご注意を！

ノズル先端から噴出した発泡ウレタンは、噴出後すぐに発泡を始めます。

ここで問題です。

隙間の中で、発泡ウレタンは、どんな膨らみ方をすると思いますか？

なんとなく、四方八方に膨らむイメージをお持ちの方が多いと思います。

でも、このイメージは間違いなんです。

発泡後のウレタンは、ノズル先端から上及び左右に膨らみます。

残念ながら下には、ほぼ膨らみません。

だから最深部にノズル先端を押し付けながら、充填する必要があるんです。

充填した発泡ウレタンは、空気中の水蒸気と反応して発泡します。

その為、一度に厚く吹くのもNG施工となります。

ウレタンが邪魔して十分な水蒸気が届かないと、発泡不良になる可能性が高いんです。

可能であれば、断熱材の段階で2度に分けて充填。

合板の段階で充填と、3回くらいに分けて行う事を推奨します。

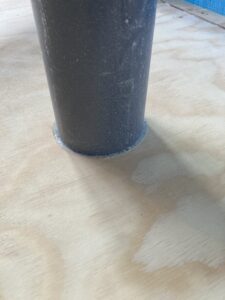

発泡後、しっかり硬化したら写真のように出っ張った部分を切削。

カッターやノコギリを使って、床と平らに仕上げます。

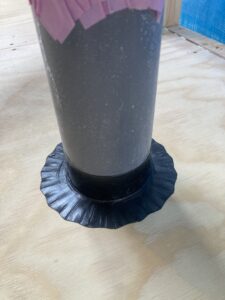

仕上げたら、気密・防湿テープで配管材とネダノンを貼り合わせます。

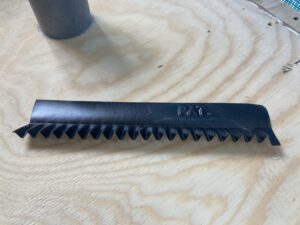

　NJK/ケルプ

弊社では、日本住環境/ケルプを使用しています。

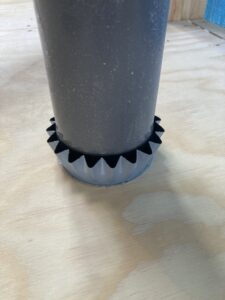

剥離紙を剥がして、平らな部分を配管材に貼り付け。

そしてギザギザな部分の剥離紙を剥がし、ネダノンに貼り付けます。

剥離紙を剥がすのが面倒だけど、ギザギザのお陰で簡単に処理完了！です。

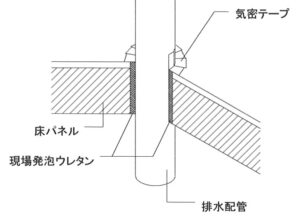

ちなみに以前は、イラストのような施工を行っていました。

専用部材を使う事で若干の部材費は掛かりますが、簡単に気密・防湿処理を行うことが出来るので施工手間を減らす事が出来ます。

しかも施工者の熟練度に関わらず施工精度が上がるので、経年による性能低下の心配もありません。

安心でしょ！

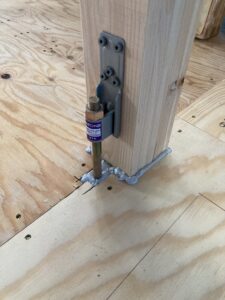

最後に、断熱・気密層を貫通するアンカーボルトの写真を挙げておきます。

ここも基本は、柱周りの処理と同様の処理を行います。

但しアンカーボルトが絡むので、若干面倒なんですよね・・・。
