今日は『ＦＰの家/Ｔ邸』の着工日。
まずは『水盛り・遣り方』という作業を行います。
作業の様子はのちほどアップさせていただきます。
今朝はそれに先立ち、遣り方に関する思い出を書きたいと思います。
私が建築現場に出始めた頃の遣り方は、今と若干異なりました。
遣り方に先立ち『地縄張り』という作業があります。
これは、建物の配置を実際の敷地に杭や紐を利用して表示したものです。

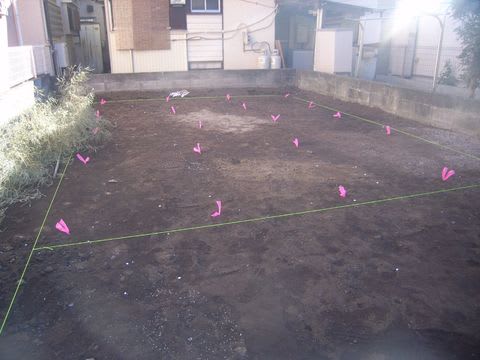

写真はＦＰの家/Ｔ邸の地縄です。
黄色い糸が基礎の外側を示しています。
この糸の外側（可能であれば1.0ｍ位の距離を開けたいところです。）に水杭を立てます。
そして、そこに設計ＧＬから600ｍｍ上に水貫を取付ます。
水杭・水貫が変形しないように、筋違をいれて四隅を補強します。
取り付けた水貫の内側に基礎の要所要所の位置をマークし、作業完了です。
水盛り・遣り方を簡単に言えばこうなります。
ポイントは大きく3つあります。
①一般的に建物の角は直角になっています。
その為には、水杭・水貫の取付を直角に近づけなければなりません。
②基礎天端は水平でなければなりません。
その為には、水貫の高さを水平にする必要があります。
③基礎図面をよく確認し、間違いのない施工が必要です。
その為に、基礎の通りを確実に水貫に記入する事が重要です。
①の為に、今はカネピタを使います。
装置の先端から出るスチール製の2枚のテープを使って、簡単に直角を確認できる便利グッズです。
トランシットと言われる光学機器を利用する場合もありますね。
でも、その昔は『大矩』とよばれる道具を利用していたんですよ。
ご存知でしたか？
大矩とは、木製の三角定規で、ひとつの角度が90度になっているものです。
この90度の部分で直角を測ります。
大矩の原理はとても簡単かつ原始的です。
中学校で習ったと思います。
ピタゴラスの定理を使用するもので、三角形の三辺が3：4：5の三角形を作ることにより直角な角度を作るというものです。

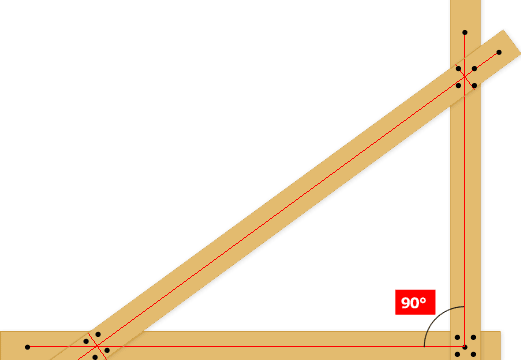

写真のように、水貫に水糸を掛けその交点部分に大矩を設置します。
目で見て水糸と大矩にズレがあれば、水糸の反対側の位置を少しづつずらして調整します。
実に大雑把な気がしますよね。
でも、真剣にこの作業を行っていました。
目が良くないと出来ない作業でもあります。
②の為に、今はオートレベルを利用しています。
真ん中に置いた発光部からレーザー光が出てます。これを受光部で受け、その高さを水杭にマークする事で水平を確保する光学機器です。
でも昔は、『水盛り管』を使っていました。

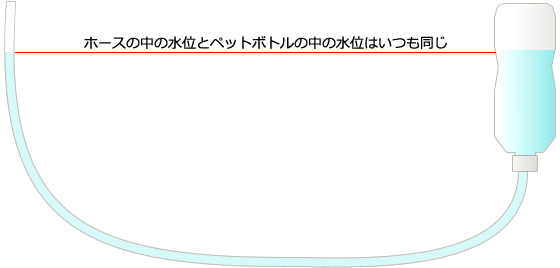

イラストのような原理です。
ホースの先の水位は常にペツトボトルの水位と同じです。
ペットボトルを固定して高さを一定にしておけば、ホースの高さを水杭にマークして、それを結べば水平になる訳です。
③の為に今はスチール製の巻尺を利用していますが、昔は『間棹』と呼ばれる道具を使っていました。
尺杖とも呼ぶそうですね。
長さ1～2間ほどの角材に1尺ごとの目盛りをつけた、大きな物差しです。
これを当てて、水貫に墨を落としていきました。
ｍｍ単位で間崩れがある場合には、当時も巻尺を利用していました。
でも当時の設計は大抵910ｍｍピッチになっていて、せいぜい細かくても455ｍｍ程度だったから間竿が有効だったんでしょうね。
道具ひとつとっても、なんだかおおらかな気がします。
光学機器は正確だし、効率的ではあるんですけど・・・。
ふと懐かしく思い、書かせていただきました。
