ガラスの断熱性能

blog

アセットフォー日記

2017.04.28

ガラスの性能について書いています。

2回目の今回は、特殊金属膜の低放射効果というお話です。

複層ガラスとは、2枚のガラスの中間に乾燥空気を封じ込め、断熱性能を高めたものです。

近年は複層ガラスの中でも高性能なLow-E複層ガラス（片側のガラスの中空層側に特殊金属膜をコーティングしたもの）が普及しています。


「Low-E（ロー・イー）って何？」
なんて人もいますよね。
Low Emissivity（ロー・エミシビティー）の略で、『低放射』という意味なんです。

「Low-E金属膜には、何が使われているの？」
低放射性能を発揮する金属（旭硝子の場合は『銀』を使用しているそうですよ。）と、それを保護する酸化金属を重ねた多層膜になっているようです。

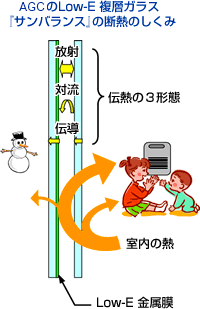

熱の移動は、放射・対流・伝導の3つの形態で起こります。
複層ガラス内でも、これらの3形態が複合して起こっているのですが、Low-E金属膜は、このうちの放射による伝熱を少なくする性質を持っています。
この性質によって中空層の放射熱伝達を小さくし、室内から屋外方向に向かう熱量を室内側に大きく再放熱し、開口部の通過伝達を削減することで断熱性を向上しているのがLow-E複層ガラスです。

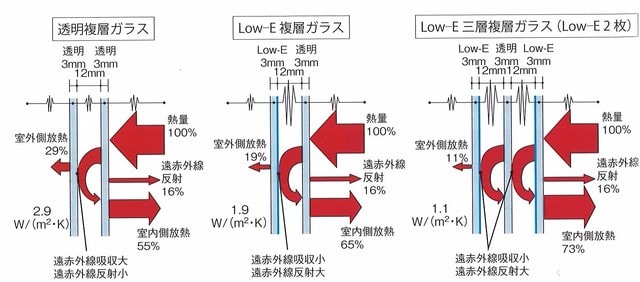

上図はガラス種類ごとの熱移動のイメージを示したもの。（算出条件：JIS R3107）
ここでは室内外の放熱・中空層内の熱移動は放射以外の対流・熱伝達も含めているようですね。
上記ガラス構成の熱貫流率は以下の通り。
透明複層ガラス（透明3ｍｍ＋A12＋透明3ｍｍ）・・・2.9W/㎡・K
Low-E複層ガラス（Low-E3ｍｍ＋A12＋透明3ｍｍ）・・・1.9W/㎡・K
Low-E3層ガラス（Low-E3ｍｍ＋A12＋透明3ｍｍ＋A12＋Low-E3ｍｍ）・・・1.1W/㎡・K
