生憎の天気ですね。
雨の合間を縫うようにして、顔なじみの営業マンが弊社に顔を出してくれました。
見積依頼をしていた省エネ建材の『その後』の動向を気にしていたようですね。
「すいません。まだ受注出来るかわかりません。」
「鋭意、営業中です。」
「そうですか。頑張って戴き、是非ご採用いただければと思います。」
「ところで、こんな製品があります。ご存知ですか？」
テーブルの上に置かれたパンフレットには
『パネリードＸ』と『パネリードＳ』
と大きく書かれていました。
「えっ、パネリードはウチでも使ってるけど。何か違うの？」
「そうなんですよ。」
少し得意げな顔をしているように見えます。

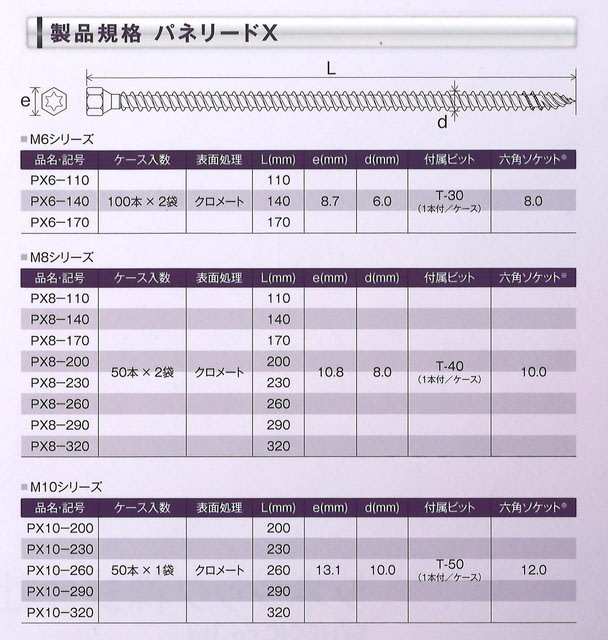

こちらがパネリードＸ。

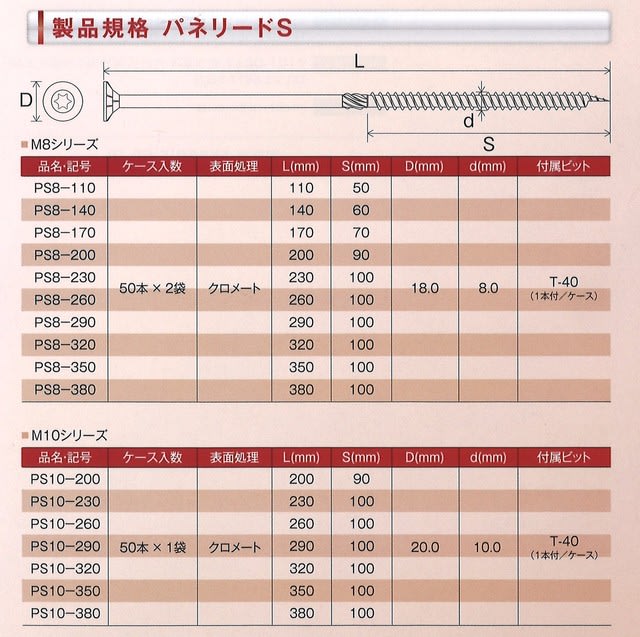

そして、こちらがパネリードＳ。
特に変わった様子はありません。
「羽子板ボルトの代わりに使えるんですよ。」

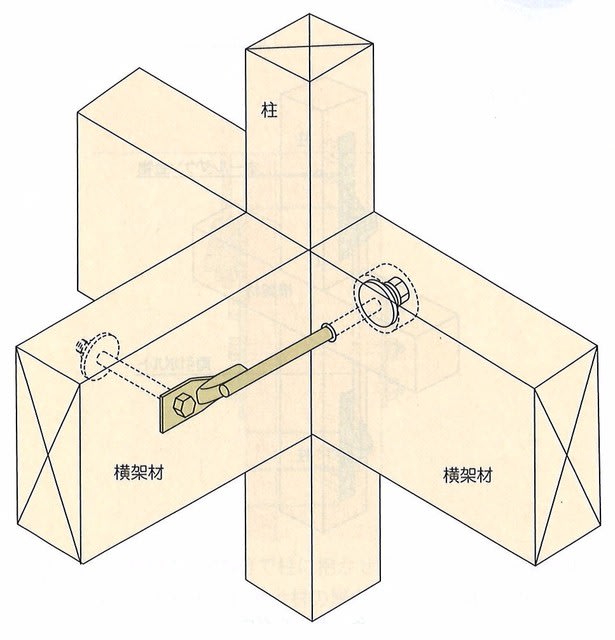

梁同志の仕口部分は、上図のように羽子板ボルト・六角ボルト・座金・六角ナットを使うのが一般的です。
金物工法にしてスリット金物を使う場合もあります。
付加断熱を行う場合は問題ありませんが、充填断熱の場合ドリフトピン部分の熱橋対策が問題となるんです。
一般的な羽子板納まりをご覧ください。

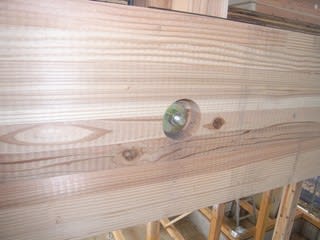

羽子板ボルトの座金及び六角ナット部分の座堀を撮った写真です。

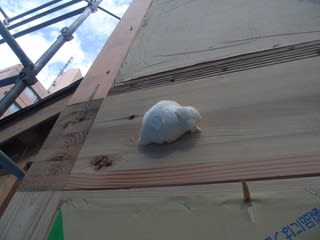

この穴に発泡ウレタンを充填し

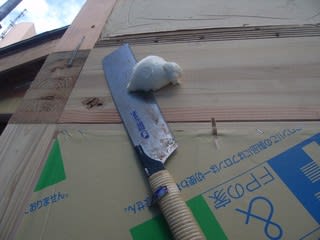

平らに切削し

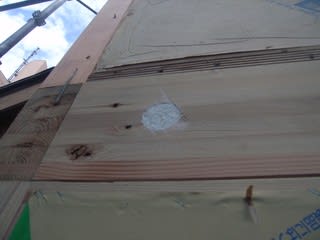

その上にアルミテープを貼ります。
この手間を省くと『気密性』を損ねてしまいます。
また、外壁を貫通する構造金物は熱を伝える『熱橋』となります。
冷たくなった金物が、室内の暖かい温度で結露する恐れが高いんです。
これに代わる、パネリードを使う工法がある。
というのが今回のネタです。

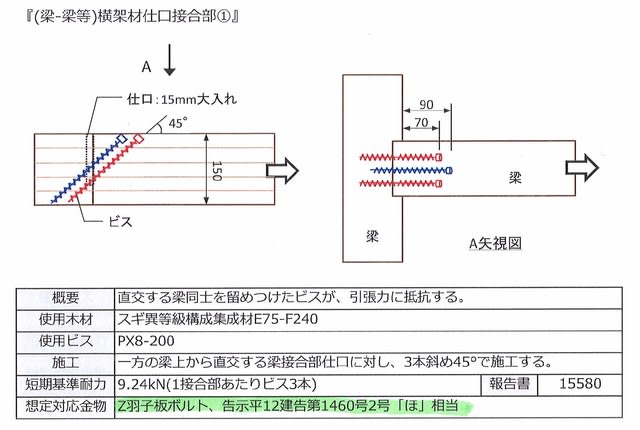

内側から3本のパネリードを斜めに打つ方法です。
太さ8ｍｍ×長さ200ｍｍのパネリードＸを使います。

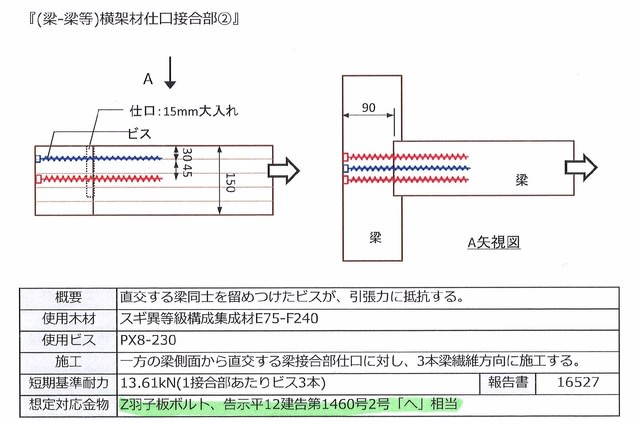

そして、外側からまっすぐに3本打つ方法。
こちらは太さ8ｍｍ×長さ230ｍｍのパネリードＸを使います。
前者の工法であれば、面倒なウレタン充填が要りません。
残念ながら後者の場合は、何らかの対策が必要です。
価格はパネリードの方が高いようですが、手間を考えれば採用するメリットはありそうです。
建物外周部のみの話ですから、たいした数でもありませんしね。
ハウスプラスの認定証待ちの状態との事。
認定が下り次第、使ってみたいですね。
「こんなマニアックな製品、聞いてくれる工務店少ないですからね。」
「真っ先に話しに来ました。」
「ありがとうございます。」
今度、メーカーの方同伴で詳しい話をしてくれるそうです。
前向きに検討したいけど、問題はプレカット加工だな・・・。
金物の加工が無い分、加工賃下げてくれればいいけど・・・。
大工さんだって、手間下げるのに同意してくれる訳ないよなぁー。
