今日は日曜日。
現場はお休みです。
朝から新規見積作成のための準備作業をしていました。
私の場合、まず最初に行うのがパネル図面の作成です。
ちょっとだけ、作業の様子を公開します。

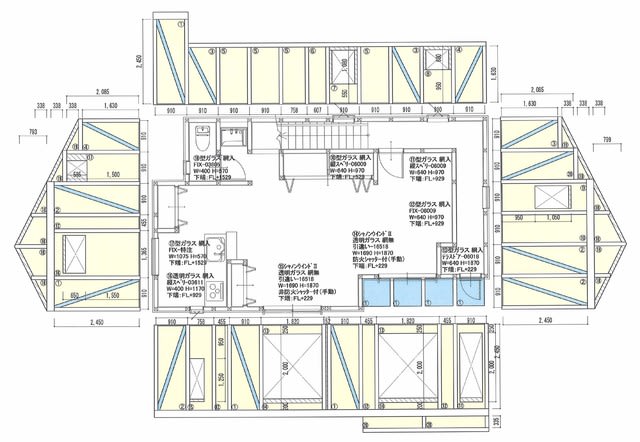

平面図と立面図を確認しながら、下のような図面を作成します。
図面は2階部分に使う『ＦＰ壁パネル』およびバルコニー床に使う『ＥＳパネル』の展開図です。
1枚1枚、パネル自体の正確な寸法や開口部の寸法を書き入れていきます。
窓の上部にはカーテン下地として厚さ105ｍｍの木材を入れるため、その寸法分開口を大きくしないとなりません。
また筋違入りのパネルの場合には、位置や向きにも注意しながら書き込んでいきます。
全ての図面（今回のお宅であれば、1階床・2階床・1階壁・2階壁・屋根の計5枚）を全て書き上げたら、今度はパネルの拾いを行います。
図面に書かれた番号通りに拾っていきます。
例えば①のパネルの場合は、こうなります。
柱間寸法は805ｍｍ、パネルの横には軟質ウレタンが貼られるため2ｍｍ小さくする必要がある為803ｍｍになります。
梁-梁寸法は2450ｍｍ、パネル寸法はそのまま2450ｍｍになります。
開口部はありません。
でも片筋違が入っています。この場合、内側から見て筋違の上端部がある方（L）を表記する必要があります。
以上により、①のパネルの品番及び寸法はこうなります。
GSM09Z11-2450XL/105ｍｍ×803ｍｍ×2450ｍｍ
また開口部のあるパネル⑨であれば、こうなります。
柱間寸法は803ｍｍ。
梁-梁寸法は2450ｍｍ。
開口部はH1050×W660(窓開口にH方向は10ｍｍ・W方向は20ｍｍ加算した寸法)、パネル下端から2000ｍｍが上端になります。
また水平方向の配置はパネルセンターから振り分けです。
以上により、⑨パネルの品番及び寸法はこうなります。
GSM09Z11-1050×660C(H=2000)-2450/105ｍｍ×803ｍｍ×2450ｍｍ
柱の寸法が105ｍｍの為、どちらのパネル厚さも105ｍｍになります。
こんな感じで、全てのパネルを拾います。
この段階で図面の通りに収まらない所が判る場合もあるので、なるべく早い段階でチェックするようにしている訳なんです。
この拾いに従い、ＦＰパネルは専門工場で製造され、現場に納品されます。
もちろん、今回の場合は見積なんですけどね・・・。
こうした作業を、間取りが変更される度に行います。
着工が決まれば、最終確認を行い工場に発注しなければなりません。
拾いがいい加減だと、現場で困る事になりから大変です。
地味だけど、とっても大切な作業なんです。
作業も一段落したところで、OBの方から電話を戴きました。
このまま、何もなく一日が終わると思っていたのに・・・。
どうやら、ドレンホースの詰まりによる漏水のようです。
またしても、憎たらしいスライムが暴れている・・・。
ドレンホースクリーナー片手に、スライム退治をしてきました。（まるでドラクエの主人公みたい・・・。）
スライムとは、ドレンパンなどに発生する泥状・粘液状のドロドロした微生物の塊です。
『バイオフィルム』とも呼ばれる物質です。絵のようにかわいい訳ではありません。
これらは栄養素（汚れ）と水（冷房期なら結露水）があればどこにでも発生します。
つまり汚れたエアコンはスライムの格好の発生場所になる訳です。
バイオフィルムとは、水分を帯びたあらゆる物質の表面に付着し、膜状に形成される微生物の共同体。
和訳は微生物膜。
川石の表面のぬるぬるした部分や台所の水回りに発生するぬめり、口の中の歯垢もそのの一種なんだそうです。
今日のスライムはベージュ色をした淡のような姿をしていました。片手に一杯の量です。びっくりしました。
スライム対策には、ドレンパンにスライム抑制剤を置くのが良いようです。
今度、調べてみます。役に立つのは来年かな？
