筋違部分の断熱施工

今日はアセットフォーの定休日。
昨日に引き続き、先日のセミナーの話となります。
今回のテーマは、筋違部分の断熱施工です。
繊維系断熱材と言えば、なんと言ってもグラスウールでしょう。
一般的に使われているのは、防湿フィルムがついているタイプ(耳付き)です。

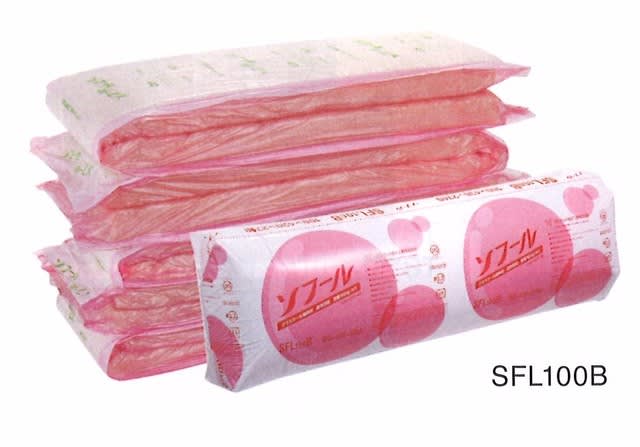

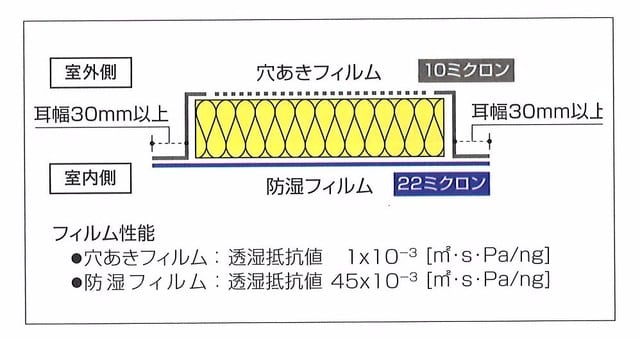

こんな外観をしています。
断熱材がスッポリとフィルムで包まれていて、部屋側に留め付け用の耳がついています。
室内側のフィルムは防湿フィルム。
水蒸気を通しにくくなっています。
そして反対側のフィルムには穴が開いています。
断熱材の中に侵入した水蒸気を逃がすための穴になります。
だから、裏表を間違えてはいけません。

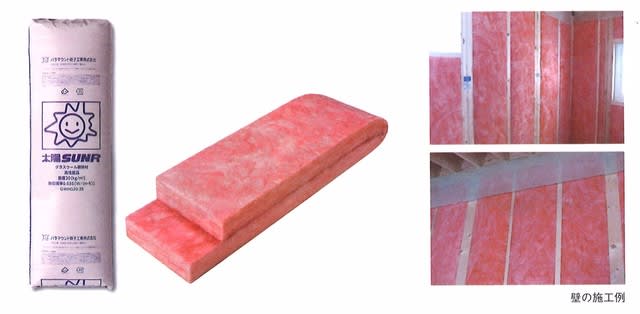

そして、防湿フィルムを貼っていないタイプの断熱材は、こんな外観をしています。
グラスウールと言えば『チクチク』するもの。
という固定概念が私にはあります。
苦手なんですよね、あのチクチク。
こんな裸のグラスウールを使ったら、チクチクして堪らない・・・。
ついつい思ってしまいます。
でも大丈夫なんです。
最近のグラスウールはチクチクしないんです。
繊維が細いからチクチクしないそうです。
えっ!
それじゃー、アスベスト(石綿)のように吸い込んで肺の中に刺さったりするんじゃないの?
中皮腫になったりしないの?
問題ないそうですよ。
コーヒー程度の危険しか無いそうです。
この上に、別張りシートを貼って防湿層を形成します。
北海道では、このタイプがほとんどらしいですね。
ちなみに耳付きタイプを使っている国は少ないそうですよ。

これらの断熱材を、現場に合わせて丁寧に施工する事が重要です。
ここでは、耳付きタイプの施工についてご紹介しましょう。
例えば、筋違廻りの場合はこんな施工を行います。

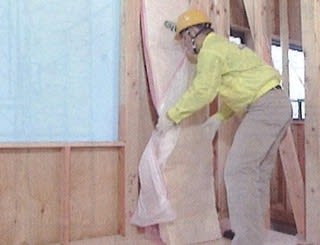

①断熱材に付いている防湿フィルムを剥がします。

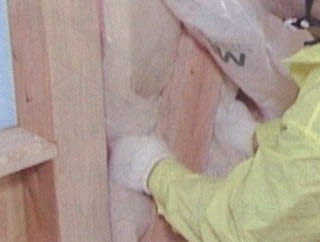

②筋違の後ろを通して裏側に断熱材を充填します。
③筋違に沿って断熱材に切り込みを入れ、押し込まれている断熱材を筋違と同面になるように盛り上げます。

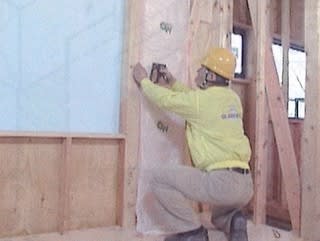

④剥がした防湿フィルムを被せ直して、タッカーで柱・間柱の見付け面に留め付けます。
⑤防湿フィルムの下端は30mm以上伸ばしておき、床合板に留め付けます。
なお片筋違の場合、筋違を外壁側に配置すると、断熱材がきちんと納まっているかどうかの確認ができません。
筋違の配置にあたっては、内側になるよう配慮が必要です。
また襷掛け筋違の場合は、断熱材の施工不良が生じやすくなるので、面材耐力壁に変更するか、他の位置に片筋違を配置するようにしましょう。

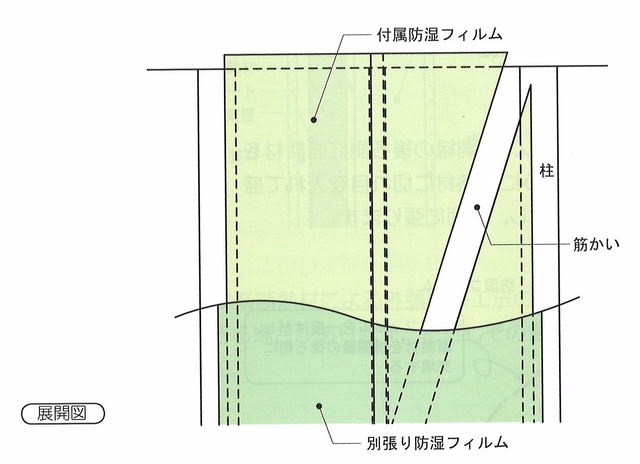

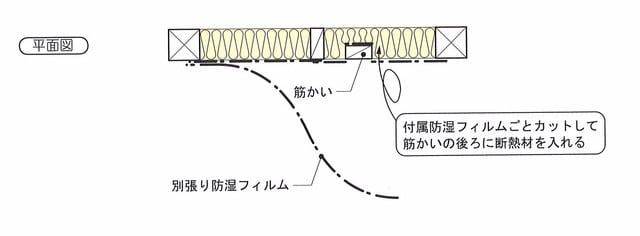

図のように、剥がした防湿フィルムの代わりに別張りシートを貼るのも良いでしょう。

こうしてイラストや写真を見ているだけではわかりませんが、ここで要求されている施工は大変面倒な施工です。
住宅省エネ技術研修で、これを初めて知った時には
「えっ、こんな施工を本当にしてるの?」
と思わず口に出してしまいました。
その時、廻りにいた人達も
「こんな施工、誰もやってないよね。」
なんて呟いていたのを覚えています。
フィルムを剥がすのはたやすいことです。
そして、断熱材を筋違の裏に取付ける。
これも、問題ありません。
筋違に沿ってカッターナイフで切り込みを入れる。
その時の切り込み深さは筋違の厚さ分となります。
そして、筋違際の断熱材が筋違よりも凹んでいる場合は、それを平らに戻す作業が必要になります。
これが面倒です。

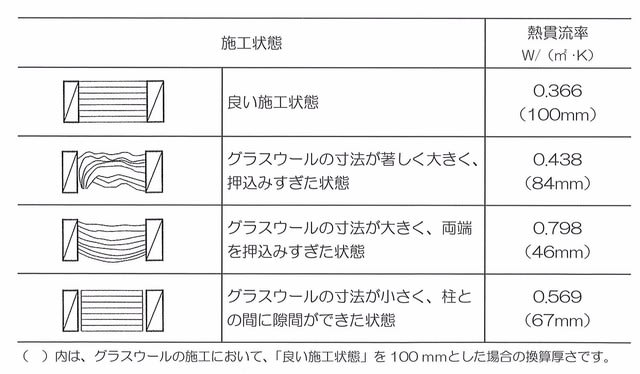

でもグラスウールは上図のように、丁寧に施工しないと性能が発揮できません。
面倒でも、ちゃんと施工するのが鉄則です。
それなのに、鎌田先生はセミナーの中でこんな事を言っていました。

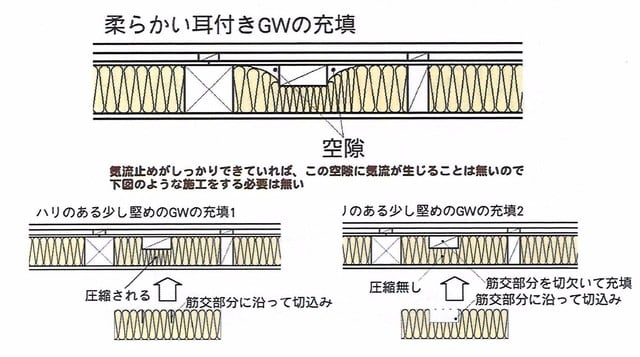

上のイラストが今説明していた部分です。
一般的には、下のイラストのような説明がなされています。
当然だと思います。
「よく見掛けるけど、こんな面倒な施工は必要ありません。」
「気流止めがなければ、この空隙を冷気が通り壁体内温度を下げてしまいます。」
「でも気流止め施工がしっかりと出来ていれば、問題ありません。」
「断熱性能は下がるけど、たいしたことない。」
塵も積もれば山となるって言うじゃないですか。
本当に大丈夫なんでしょうか?
外側に付加断熱する場合に限り、やっても良い。
と判断させていただきます。汗
