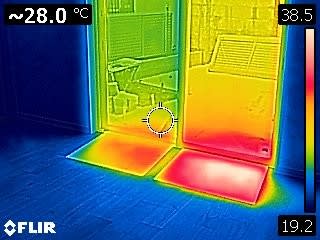

昨日の見学会時に撮影した一枚です。
1階掃出し窓から差し込む日射のサーモ画像となります。
魔法のトンネルのお蔭で床・壁は21℃程度にムラ無く冷やされているのに、窓だけは高い温度になっている事がわかります。
そして、気になるのが床の赤い四角。
日射に直接当たっている窓ガラスよりも、床の方が熱い事がわかります。
あれ？
左右で色が違う。
良く見ると、ガラス自体の色も左右で違います。
これ、窓の外側に取付けられた『網戸』の遮熱効果なんです。
網戸の有無が、これだけの違いになるなんて・・・。
びっくりですよね。
でもこちらの写真を見ると、窓温度にそれほどの差はありません。
真ん中の窓は嵌め殺し窓。
網戸は付いていません。
でも両側の窓はタテスベリ窓のため、網戸が付いている。
先程の写真よりも差が無いですよね。
実は網戸が内側に付いているんです。
網戸が窓の内側にあるか、外側にあるかで遮熱効果に違いがでるようですね。
床に与える影響は先程の場合と同じです。
真ん中の窓の方が赤くなります。
でもガラス自体の温度にはそれほど差が出ません。
やはり日射遮蔽をするのであれば、外側の方が有利なようです。
ちなみに日射取得の場合は、内側の方が有利になるようです。
