黒いシートに穴を開けました。

昨日は、黒いシートに穴を開けてきました。

何のことか、わかりませんよね?

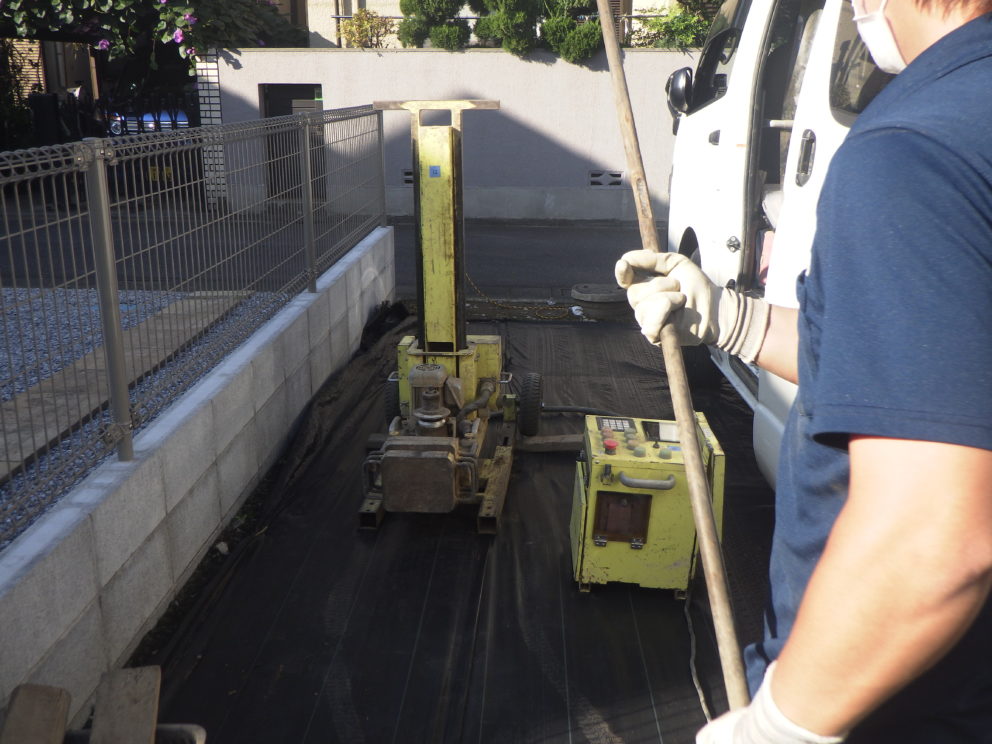

この写真を見ても、わからないと思います。

黒いシートの正体は『防草シート』です。

空き地に草が生えないように張っているアレです。

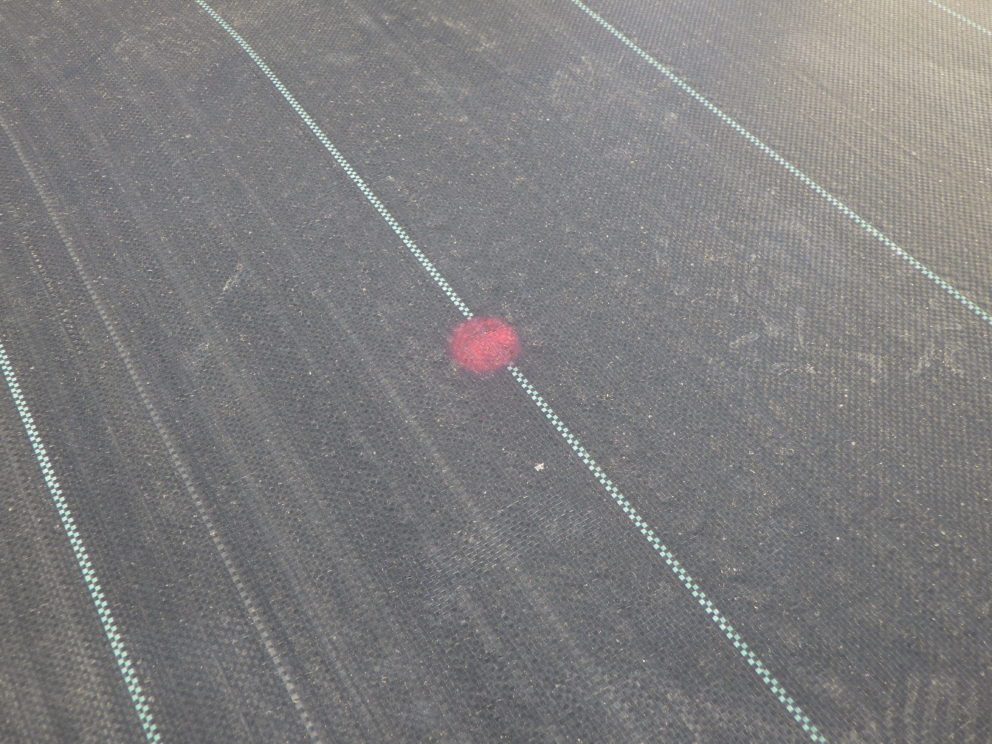

写真中央の赤い丸、ここに穴を開けてきたんです。

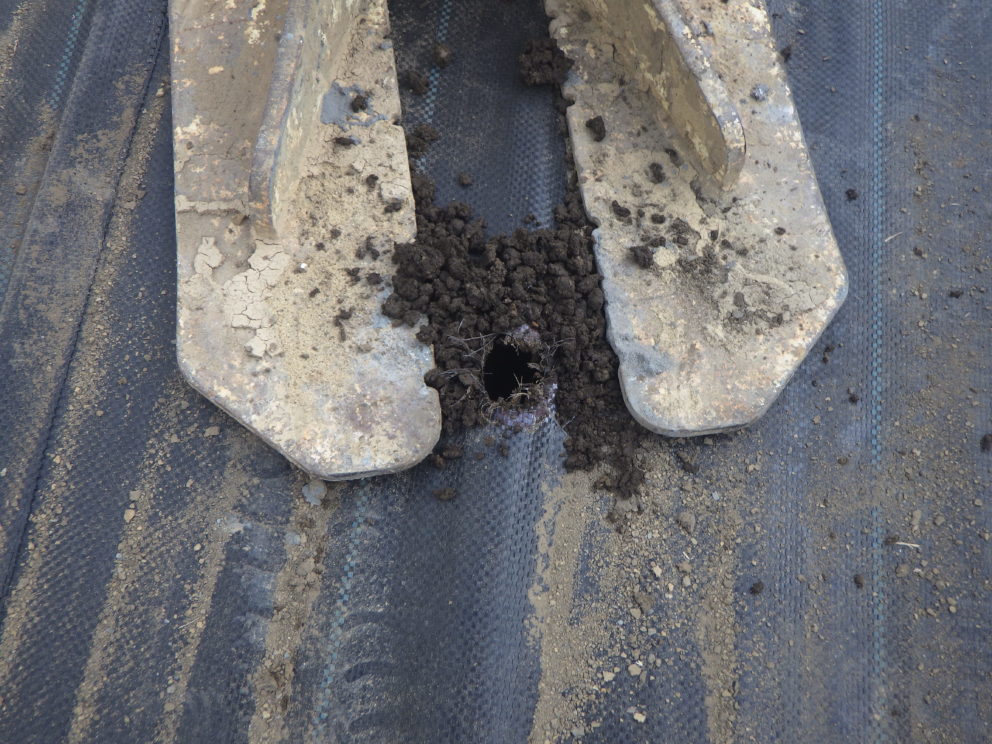

こんな穴が、5つ開きました。

さて、ここで問題です。

何のために穴を開けてきたんでしょうか?

ジャン!

正解はコレ!

まだ、わからない方がいるかもしれませんね。

この機械は、地盤の固さを調べる時に使います。

そう、建設予定地の地盤調査を行ってきたんです。

地盤が軟らかければ、地盤改良が必要になります。

改良工事を行えば、100万円くらいの費用が掛かります。

まさに運命の分かれ道。

その結果が、この調査に掛かっている訳です。

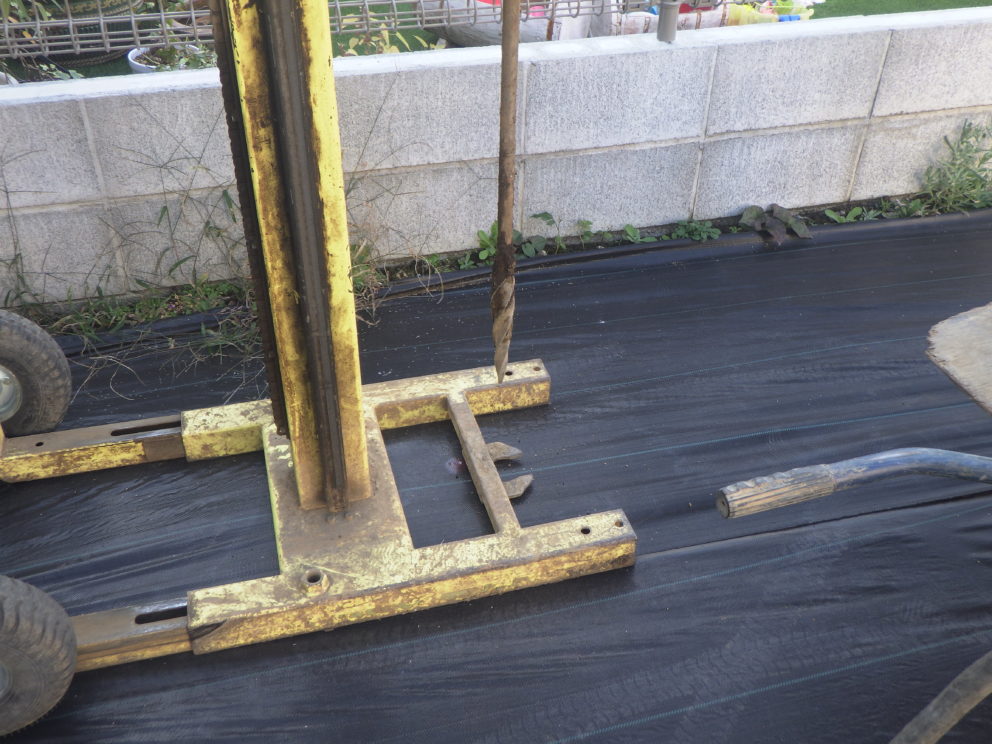

機械を据付て、赤い丸の位置にスクリュー状の先端を合わせます。

あれ?

写真は、合っていませんね。

大丈夫、ちゃんと合わせました。

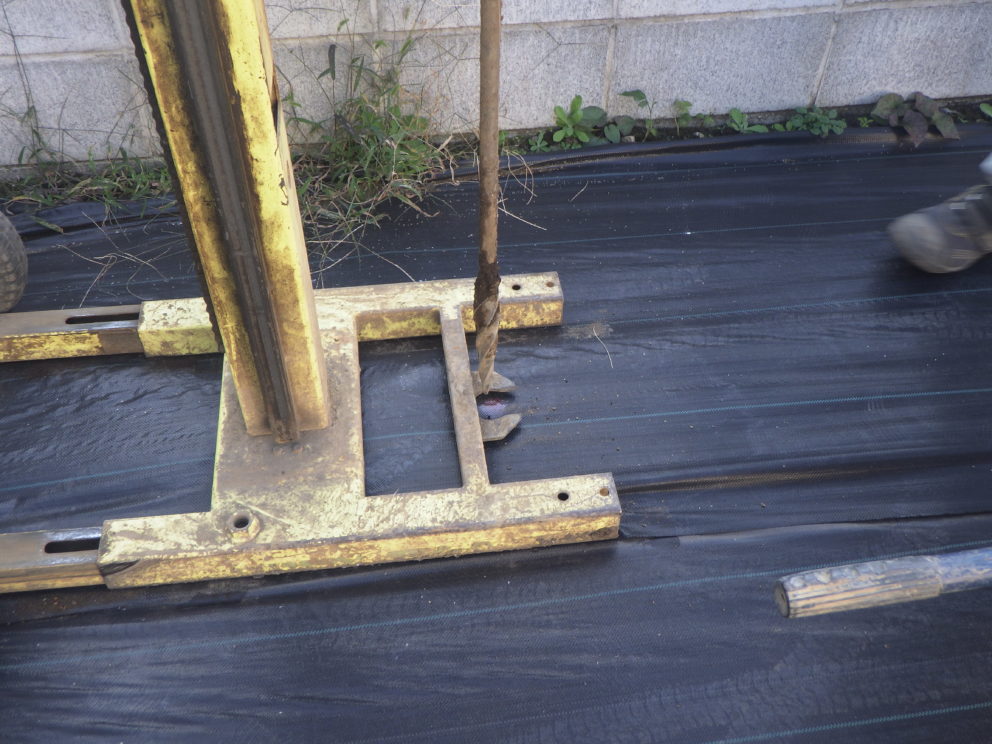

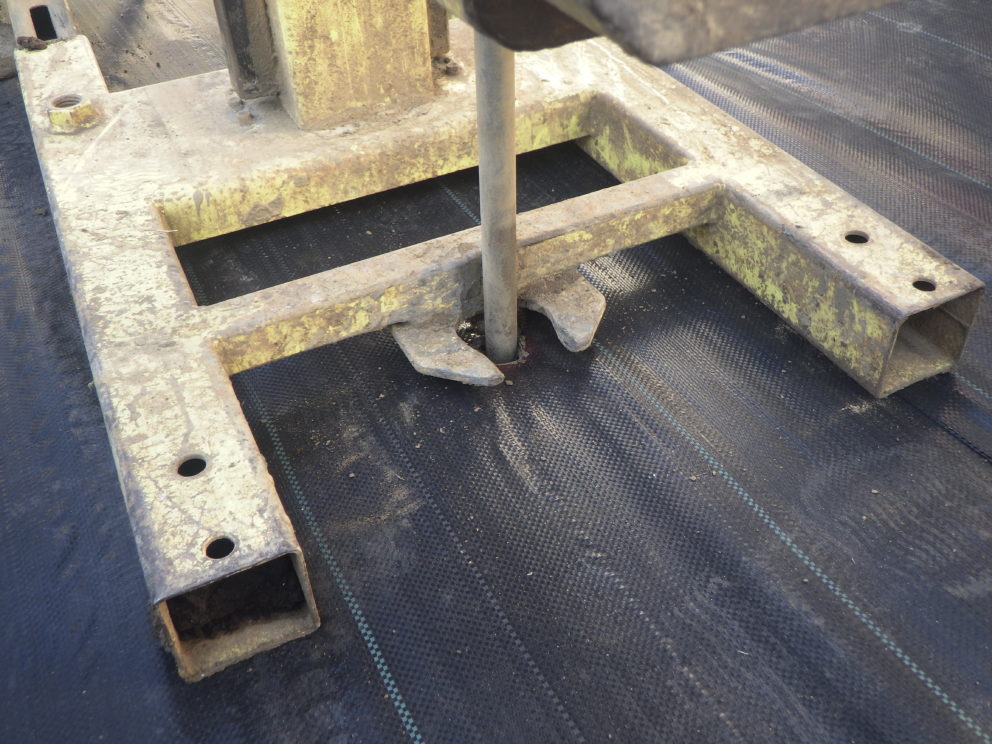

そして、少しづつ挿していきます。

先端がスクリュー状になった棒をロッドと言います。

そして、これに荷重を掛けたり回転を加えて地面に挿していきます。

この時の沈み具合を計測して、地盤の固さを測るのが、この機械の役目です。

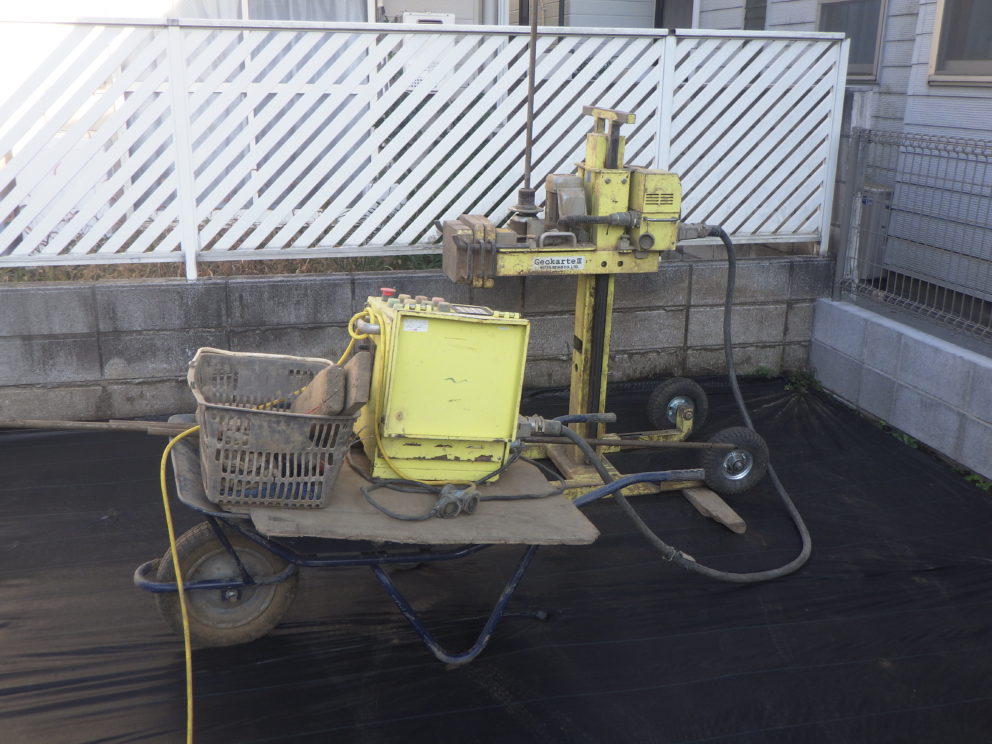

この機械の名前は『ジオカルテⅢ』。

スウェーデン式サウンディング試験を行う為の機械です。

スウェーデン式サウンディング試験は、もっとも一般的な地盤調査方法です。

SS試験やSWS試験という愛称の方が有名かもしれませんね。

地盤にロッドを垂直に突き刺し、その沈み方から地盤の硬軟や締まり具合を確認する試験方法です。

ロッドがスムーズに沈んだ場合は地盤が弱いと判断し、逆に沈みにくかった場合は地盤が固いと判断します。

建物の4隅と真ん中の5ポイントを調査するのが一般的です。

以前は2人掛かりで、半日位掛けて行っていました。

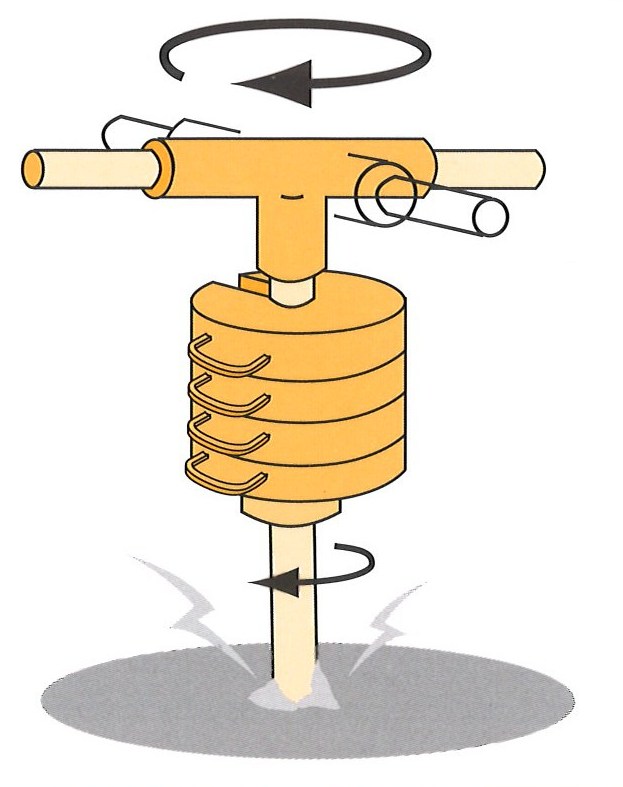

イラストのような道具を使っていたんです。

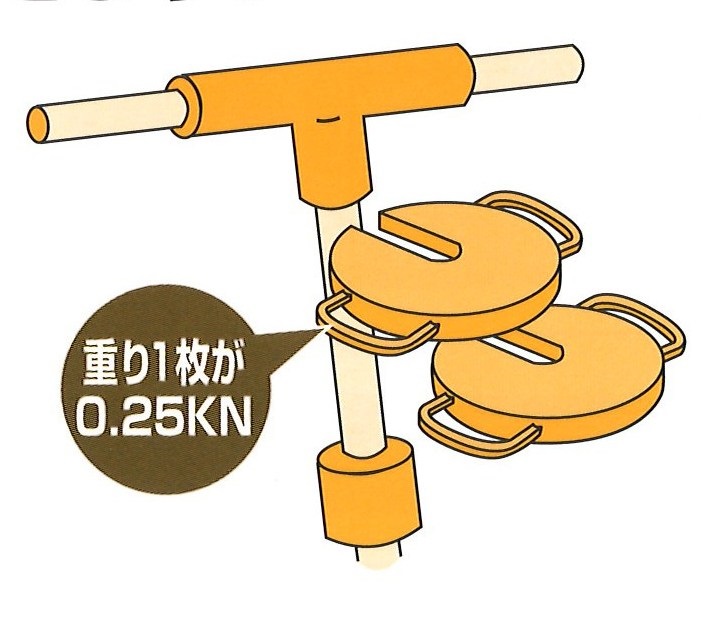

錘の合計重量は100kgもあります。

これを載せたり降ろしたりしながら、長さ8m程のロッドを地面に挿していくんです。

結構重労働でした。

でも今は、この機械を使うことで2時間位しか掛かりません。

しかも1人だけで良いんです。

凄い進歩ですよね。

5ポイントの測定をしたら、データーをまとめて報告書を作成してもらいます。

どんな結果になるのやら・・・。

結果を待ちたいと思います。
