06月16日付のアセットフォー日記となります。

今日の練馬・板橋の天気予報は曇り時々晴れ。

嬉しい梅雨の中休みです。

練馬区春日町4丁目の『FPの家　I邸』では、電気工事後の気密施工を行っています。

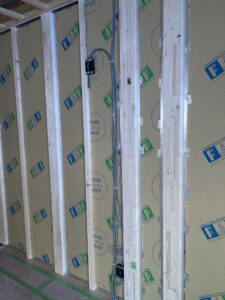

FPウレタン断熱パネルの内側に配線スペースを設け

そこに電気配線を行っています。

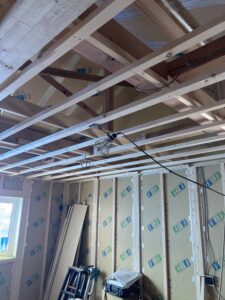

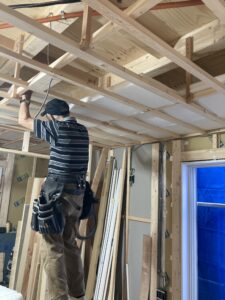

天井野縁も組み終わったので、照明用配線もしました。















少しだけ、電線及び配管回りの気密施工の様子を挙げてみましょう。

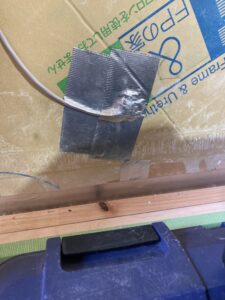

まずは、電線周りの気密施工です。

極力、FPパネルを貫通する配線は避けるようにしていますが

外部コンセント等を設置する為、ゼロにはなりません。

こうした場合には、写真のような気密処理を行います。











①FPパネルに電線より大きめの穴を明ける。

②その際、穴は外下がりになるように勾配をつける。

③電線の回りに発泡ウレタンを充填する。

④アルミ気密テープを隙間なく貼る。

これは、あくまでも室内側の気密処理です。

外壁側には、別途防水処理をしなければなりません。

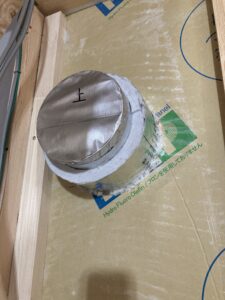

レンジフードの排気ダクトの写真です。

FPパネルは可燃材のため、排気ダクトを貫通させる場合

にはセラカバー等を使って不燃処理を行う必要があります。

またフレキ管の使用は認められません。

スパイラル管を使うのが当たり前なんです。





セラカバーは、20mmの厚さでロックウール50mmと同等以上の

性能を発揮するワンタッチ施工タイプの不燃材料です。

ロックウール50mmと比べて、気密施工が容易なので

採用しています。

但し、電線同様に気密処理は必要となります。

気密専用部材を使う場合もありますが、今回はストレッチテープを利用しています。

①ダクトよりも大きい穴を明ける。

②ダクト回りの隙間に発泡ウレタンを充填する。

③ダクトとパネル両方にストレッチテープを隙間なく貼る。

④ストレッチテープは剥がれやすいので、念のためアルミ気密テープを貼る。

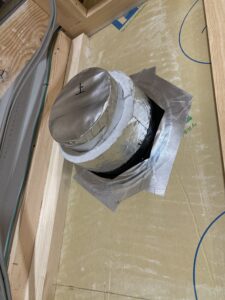

黒いのがストレッチテープ

銀色のがアルミ気密テープです。

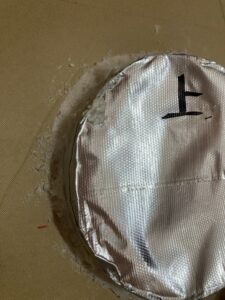

ちなみにセラカバーの白い部分は、空気を通します。

だから端部には必ず気密施工が必要です。

この段階では、まだ行いませんが・・・。

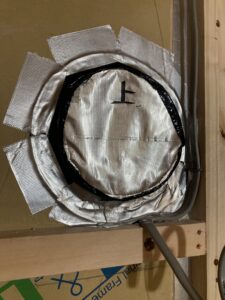

ついでに、レンジフードの給気ダクトも挙げてみました。

こちらは、鋼製のフレキ管でも大丈夫。

気密処理のやり方は、排気ダクトと変わりません。





























室内側の処理は終わったので、引き続き外側の防水処理を行います。

問題は、天気だな・・・。

雨が降ると透湿防水シートが濡れるので、テープ類が貼れないんですよね😢

室内でも、まだまだやる事はいっぱいあります。

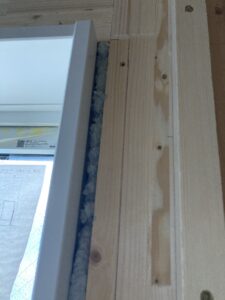

例えば、窓周り・・・。

窓枠の取付けも終わり、窓枠と躯体の隙間に

発泡ウレタンを充填しました。

もう一度充填し、出っ張った部分を切削。

アルミ気密テープを貼れば、窓まわりの

気密施工も完了です。





1階天井野縁の上には、吸音材を敷き並べています。

電気配線が終わらないうちに

吸音材も敷くと、電気屋さんが面倒でしょ？

でも、これを敷き終えないと

石膏ボードを張れないんです。







吸音材って結構嵩張るので、床に置いていると邪魔者扱い！

これが置いてあると、石膏ボードを置く場所もありません。

だから、すぐ揚げたくなります。

大工と下職って、いつもこんな感じで追いかけっこをしているんです。
