08月21日付のアセットフォー日記となります。

今日の練馬・板橋の天気は曇り。

















厚い雲の向こうに、時折お日様が顔を出しています。

蒸し暑くて堪りません💦💦💦

でも、猛暑日ではないんですよね・・・。

今日から新しい現場が始まりました。

建設地は練馬区谷原5丁目。

『FPの家　K邸』です。

まずは、遣り方を行いました。

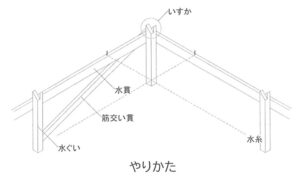

ちなみに”遣り方”というのは、仮設工事の一種です。

目的を遂げたら解体されてしまいます。

建物が完成する前に無くなってしまう工作物。

見えなくなるのではなく、撤去しちゃうんです。

そう考えると、なんだか切ないです・・・。

その目的は、建物の位置を正確に出す事。

チョークライン等を用いて地面に線や点を書く事は可能です。

でも、すぐに消えちゃうでしょ？

だから建物周りに木杭と貫板を使って囲いを作ります。













そして、貫板に建物の要所要所の位置を書き込んでおく訳です。

以降の基礎工事は全て、この貫板に書き込まれた『墨』を目安にして進められます。

その為、いずれは解体・撤去する『遣り方』であっても、正確さが求められます。

いい加減につくる訳には、いかないんです。

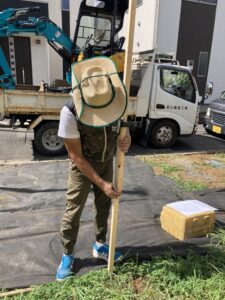

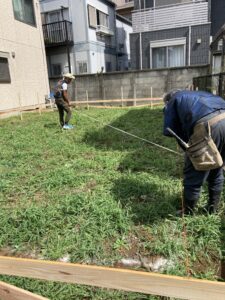

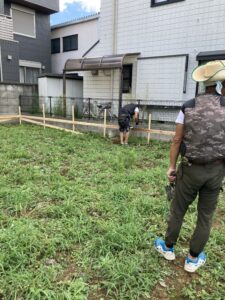

敷地に水貫と木杭を配っている様子を撮ってみました。

建物の周りに、600mm程度の作業スペースが確保できるように遣り方を組みます。

木杭を出隅部分に打ち込み、水貫をビスで打ち付けます。

なお、木杭の間隔は1.8m以内とします。

また、水貫の継ぎ手は重ねを取るようにします。

なお、水貫きは水平に取り付けなければなりません。

水平でなければ、高さの基準にならないでしょ？

今回は、設計GL+600mmの高さに取り付けました。

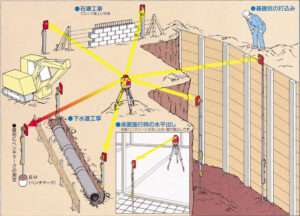

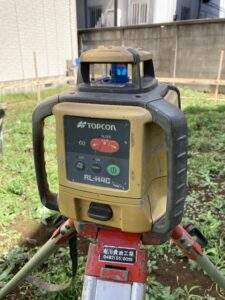

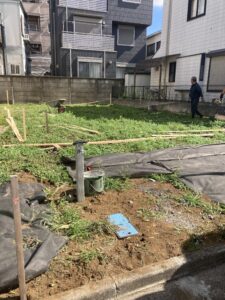

敷地中央に据え付けられた回転レーザーレベルです。

上部の窓から360°発せられるレーザー光線は、常に水平なんです。













付属の受光器を使えば、同じ高さに墨をつけることが出来る訳です。

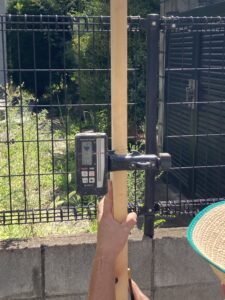

受光器です。

よく見ると、下向きの▼マークが表示されてるでしょ？

受光器を下に下げろという指示なんです。

▲マークが出れば、上に上げます。

この間、ピッピッピッという音が連続しています。

－の表示が出て、ピーという音がしたら、受光器の高さがレーザー光線と同じ高さになった合図です。

















受光器を木杭に当て、水貫の高さを書き込みます。

全ての木杭に書き込んだら、墨に水貫の天端を合わせて留めていきます。

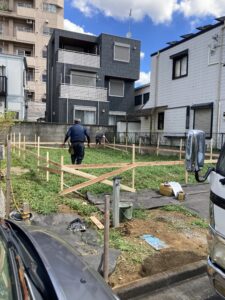

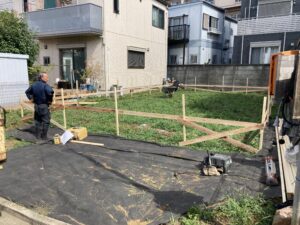

木杭と水貫の施工が終わりました。

これで全ての水貫の天端が同じレベルになった訳です。

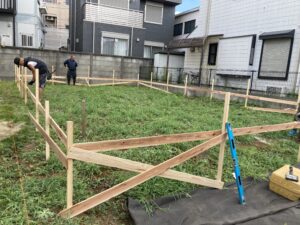

四隅には、補強のために筋違を入れます。

今度は、水貫に基礎の墨を入れていきます。

四方の水貫に墨を入れますが、ここで重要なのが縦軸と横軸が直角に交わっている事なんです。

直角じゃなければ、基礎が平行四辺形になってしまいます。















ここで役立つのが写真の『カネピタ』です。

先端に丸環のついた2本の金属製のテープは、常に同じ長さ出るようになっています。

カネピタを使い以下のようにすれば、縦軸と横軸が直角に交わるようになるから不思議ですよね・・・。













①相対する水貫に釘を打ち、ここにカネピタの丸環を引っ掛けます。

②カネピタのテープを出しながら、直行する水杭にカネピタ先端を近づけます。

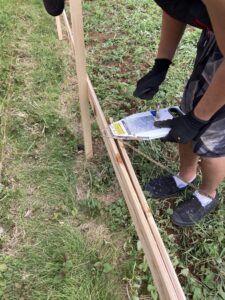

見にくいと思いますが、②の作業を行っている様子です。

③カネピタ先端に刻まれた線を水貫に付け、そこに墨を入れます。

















見にくいと思いますが、③の作業を行っている様子です。

①の丸環はそのまま、②③の作業を相対する水貫に行います。

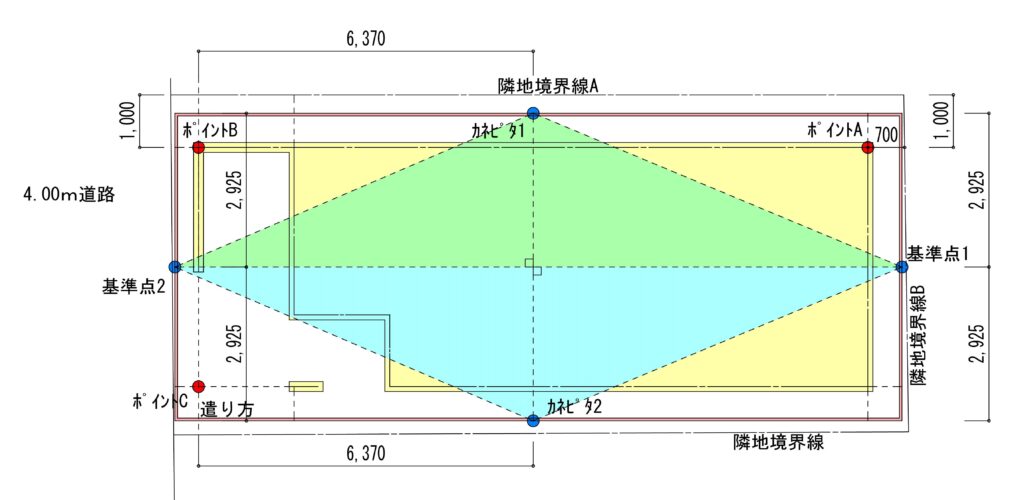

ここからは、図を利用して説明したいと思います。



























上図の基準点1・2が丸環を引っ掛けた所です。

そしてカネピタを当てた点が、カネピタ1・2となります。

基準点1・2を底辺に、カネピタ1・2を頂点とした三角形が2つ出来たでしょ？

カネピタのテープは2本とも同じ長さで出てきます。

だから、それぞれの三角形の斜辺の長さは同じです。

つまり二等辺三角形になっている訳です。

カネピタ1とカネピタ2を結んだ線は、底辺に直角に交わります。

だから、この縦軸と横軸は直角に交わっている訳です。













縦横ともに、基準となる点がわかれば後は簡単です。

この線を基準にして、建物の寸法を水貫に書き込んでいけばいいんです。

現場では、まず四隅の位置を水貫に書き込みました。

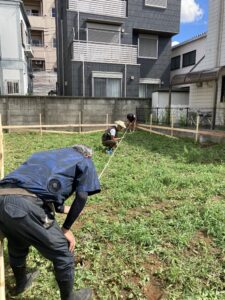

そして4本の水糸を掛けて、建物の位置を示す四角形を作りました。

長方形になっていれば、対角線の長さは両方とも同じはずでしょ？

















実際に巻尺を使って、対角長さを測ってみました。

















そして別の対角長さと比較しました。

問題ありません。

双方の対角長さは、1mm以内に収まっていました。

四隅の位置が決まれば、後は細かい墨を入れるだけ！

















縦軸・横軸ともに、基礎の立ち上がり位置を水貫に書きました。

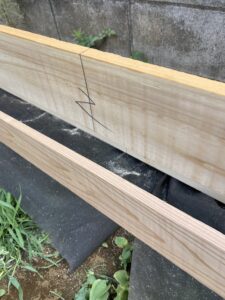

写真のように書き込んでいます。

これ、基礎の中心線なんです。

















これにて、遣り方終了です。

引き続き、根切り・鋤取り作業に入ります。

水貫に水糸を張り、下げ振りを降ろして地面にマークしたら、チョークラインを引いていきます。

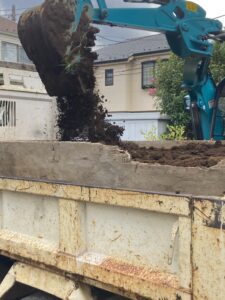

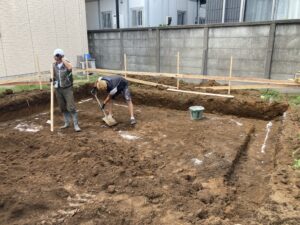

チョークラインに合わせて、ユンボで掘削をします。

掘削深さは、水糸からの距離で決めます。

回転レーザーレベルを使う事もあります。

今回は現況GLに比べて設計GLが高いので、予想外に残土が出そうです。

















残念ながら、敷地内に残土を仮置きするスペースはありません。

近くの処分場に持ち込むしか無いんです・・・。

明日には鋤取りが終わる予定です。

そのまま砕石地行を行って、捨てコン打設の準備を行います。
