今回は、防水施工マニュアル（住宅用防水施工技術）2021からの抜粋となります。

手すり壁・パラペット上端部の防水施工に関する、実験結果をご紹介したいと思います。

昨日の拙ブログの最後にあった、実験の事です。

手すり壁・パラペット上端部は、笠木固定用ネジが貫通します。

下記の3種類の防水納まりを用いた試験体について、ネジ貫通部の止水性の実験を行いました。

実験条件・実験方法

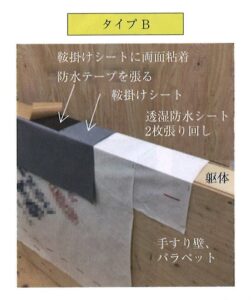

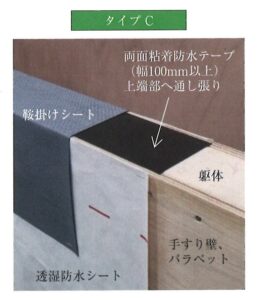

1.試験体の納まりは、タイプA・タイプB・タイプC、3種類の納まりを再現。

鞍掛けシートは一般社団法人日本防水材料協会規格JWMA・A01（先張りシート及び鞍掛けシート）に適合またはこれと同等以上の防水性能を有するものを使用

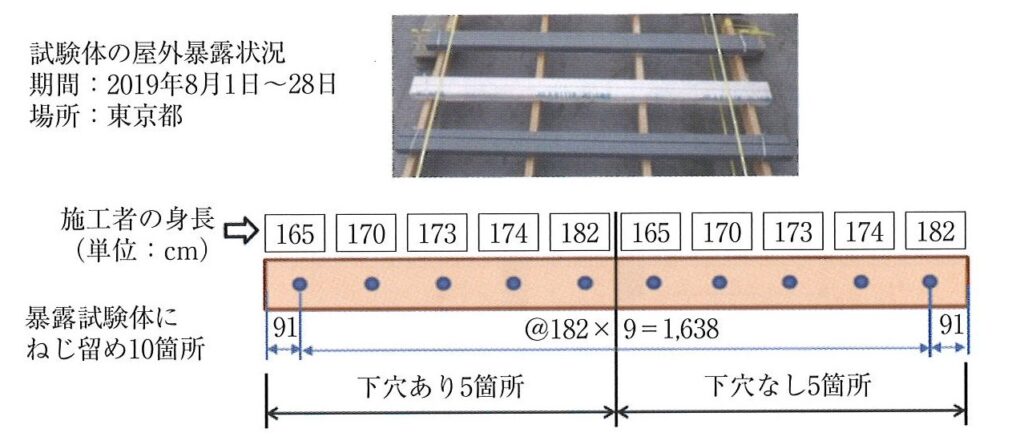

2.試験体製作後、屋外に28日間曝露。

　笠木の施工タイミングは施工直後が多いため、実際の現場は数週間曝露されることが多い。

3.曝露した試験体に10か所ネジ留め。（うち、ネジ下穴あり5箇所/ネジ下穴なし5箇所）

　10か所のネジ留めは身長が異なる5名で2か所づつ、実際の現場を想定し高さ1.1mで施工。

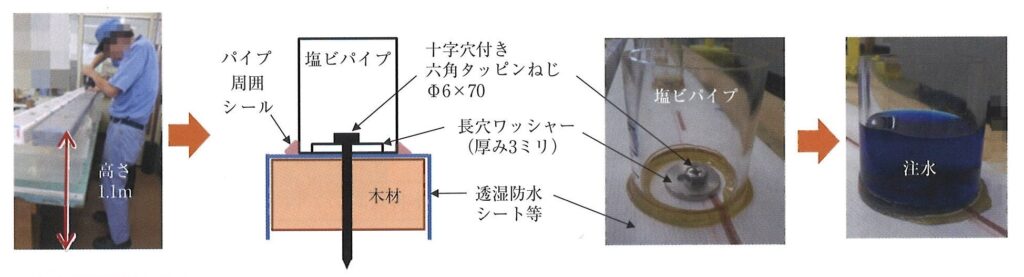

4.試験体に下穴（キリΦ4.5mm）をあけ、十字穴付き六角タッピングネジ（Φ6×70）で

　長穴ワッシャー（厚み3mm）を留める。

　水頭圧がネジ貫通部に及ばないように、長穴ワッシャーをホルダー（笠木固定金物）の代用として使用。

　下穴とネジ周囲にシーリングは行わない。

5.一般社団法人日本防水材料協会　改質アスファルトルーフィング下葺き材（ARK04-01:2018）

　7.8釘穴シーリング性の試験方法に準拠し、試験体ネジ貫通部に塩ビパイプを立て周囲をシールする。

　シール硬化後、水に着色インクを適量加えて攪拌したものを30mmの水頭までパイプに入れる。

6.24時間静置後、貫通ネジまわりの漏水の有無を確認する。

実験の概要は以上です。

どんな結果になったと思いますか？

続く・・・
