今日は海の日。

国民の祝日につき、アセットフォーはお休みです。

休みなので、ちょっと長い文章（難しい文章）を書いてみようと思います。

先日の拙ブログに貼った写真に対して、以下のようなご意見を戴きました。



「CD管」は耐候性がない合成樹脂可とう電線管のこと。

自己消火性がないため基本的にコンクリート埋設専用と言われています。

逆に耐候性が付与されている「PF管」は露出配管・隠蔽配管ともに使用可能。

しかも自己消火性があるので、もし電線が発火しても火が燃え続けません。

ちなみに耐候性が無いCD管はPF管と区別しやすいように、各メーカーがオレンジ色に統一しています。

冒頭の写真にある可とう電線管は、ズバリCD管！という事です。

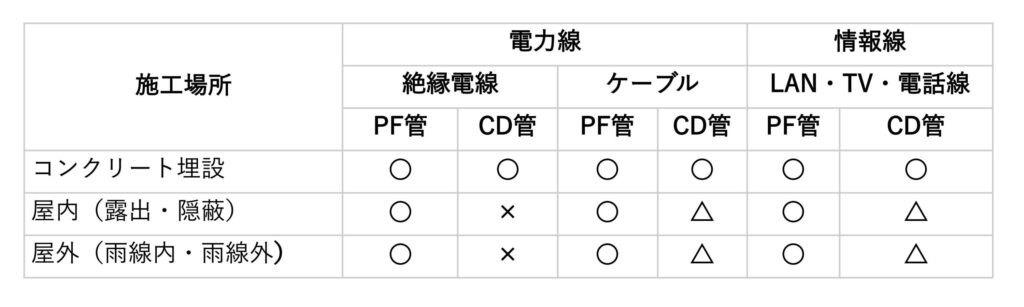

確かに上表のCD管の列（左から2列目）には、コンクリート埋設以外に✖が書かれています。

屋内（露出・隠蔽）および、屋外（雨線内・雨線外）ともにNGなのでは？ってなりますよね。

でも埋設以外が✖になっているのは、絶縁電線だけ！

ケーブルや情報戦に関しては、△になっているでしょ？

実はケーブル類や情報線の保護管として使う分には、NGではないんです。

電線？ケーブル？

なにが違うの？ってなりますよね・・・。

電線は一般的に、導体が絶縁体である保護被覆に覆われているものを言います。

　電源用(VVF/VA)ケーブル　VA-203

写真で言うと赤・白・黒それぞれの線が「電線」になります。

これに対し、上の写真全体が「ケーブル」になります。

ケーブルは銅に絶縁性の被覆をし、さらにシースと呼ばれる保護被覆をしたものなんです。

またLANケーブルなど、光ファイバーや通信目的の線は全てケーブルと呼びます。

上表では、あえて情報線と分けて書かれていますが・・・。

整理すれば、複数の電線をシースで被覆したものがケーブル。

シースで覆われていない被覆された線が電線となります。

つまり電線の保護が目的であれば、コンクリート埋設以外にCD管を使う事は出来ないけど、ケーブル類の保護が目的であれば、屋内外を問わず露出・隠蔽配線が可能となる訳です。

でも法規的な問題がないとは言え、露出配管や隠蔽配管には難燃性が求められます。

残念ながらCD管には自己消化性が付与されていません。

だからケーブルの保護管として使用する場合もPF管を使用することが望ましい。

これが△の意味なんです。

だから、自己消化性の付与されていないCD管を使って、火事になったらどうするの？

と、心配してくれた訳です。

ありがとうございます。

この点に関しては、以前からモヤモヤしていました。

弊社では露出・隠蔽の電線・ケーブルに関してはCD管による保護を行っていません。

情報線に関してのみ、CD管による保護を行っています。

情報線であれば、発熱による発火の恐れが少ないと判断したからです。

また雨や日射に当たる場所では使っていないので、耐候性も問題になりくいと判断しました。

ちなみにCD管はPF管に比べて安価なため、敢えてPF管を使わない現場もあると聞いています。

でも弊社がCD管を使うのは、配線スペースの関係でPF管を使うのが厳しい場合に限ります。

PF管って肉厚な分硬くて、曲げ難いんですよね。

配線スペースが十分に取れないと、使いたくても使えない事もあるんです・・・。

でも、せっかくご指摘戴いたので、社員一同で改めて情報共有を図りました。

そして可能な限り配線スペースをもう一回り大きくして、PF管を使おう！

と認識を改めました。

電気配線って、モヤモヤする事が多いんですよね。

言っている事は理解できるんだけど、高気密・高断熱住宅の施工とは相性が良くありません。

もう少し現場施工の事を考えた仕様が増えるといいなぁ～と思います。
