07月31日付のアセットフォー日記となります。
今日の練馬・板橋の天気は晴れ時々曇り。
相変わらず湿度は高く、最高気温も37℃まで上がりました。
お陰で、汗ダラダラです💦💦💦
『FPの家 O邸』の現場写真をご覧ください。
FPパネルの拡大写真
2階道路側の外気に接する壁に充填された『FPウレタン断熱パネル（以下、FPパネル）』を撮ってみました。
中央付近に『←スジカイ→』という印字があるでしょ？
コレ、FPパネルの中にある筋違の向きを表しているんです。

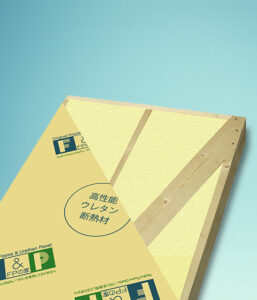

FPパネルには、筋違入りのパネルも用意されています。
一般的に筋違回りの断熱施工は難しいと言われていますが、FPパネルであれば何の問題もないからです。
用意されているのは、写真のような片筋違入りパネルと襷掛け筋違入りパネルの2種類です。
どちらにも国産杉の45×105材が筋交いとして使われていますが、表面にクラフト紙が貼られているでしょ！
筋交いの有無はおろか、向きもわかりにくいんです。
小口に書かれた品番を読めばわかるんですが、いちいち読むのが面倒なんですよね・・・。
だから、この印字は正直助かります。
筋交いの入っている面と向きを合わせて取付ければ良いんですから。

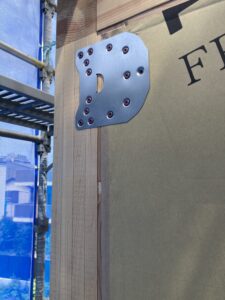

筋違上端の筋違プレート

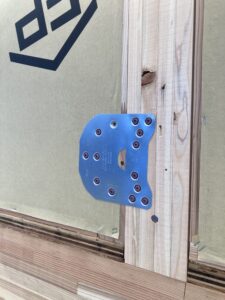

筋違下端の筋違プレート
クラフト紙越しに筋違プレートを取付ければ、施工完了です。
弊社の建てるFPの家の場合、躯体の外側にはEXボードを張っています。
躯体の耐火性能を上げる事が出来るし、耐震性の向上も図れるからです。
その代わりに、外皮に接する壁には筋違入りパネルを極力利用しないようにしています。
FPパネルは構造パネルであると同時に、断熱パネルでもあるからです。
硬質ウレタンフォームの熱伝導率は0.019W/m・K、対して筋違（杉材）のそれは0.15W/m・Kです。
筋交いの方が圧倒的に性能が低い訳です。
実際にはパネルを45mm薄くなり、そこに杉材が入るので熱抵抗が5.52が3.45に低下するだけなんです・・・。
ちなみに厚さ105mmの高性能GW（16K）の熱抵抗は2.76ですから、3.45ならそれほど気にする値とも思えません。
それでも極力使わないようにしているのは、耐震性に関わる理由からなんです。
ここでFPパネルの壁倍率について書きたいと思います。
あくまでも公的試験場で行った試験地の話です。
筋交いなしのFPパネルの壁倍率は、建築基準法上は0.0倍となります。
でも、この強度を試験場で試験してもらうと意外な事に壁倍率が2.2倍である事が判りました。
これって建築基準法上の片掛け筋違の壁倍率2.0倍を上回っているんです。
凄いでしょ！
もちろん、この2.2倍という壁倍率を耐力壁長には加えていません。
FPパネルの壁倍率を0として、耐震等級3を確保している訳です。
加えなかったFPパネルの壁強度は、イザという時の安心材料としている訳です。
ちなみに、この安心材料を余力と言います。
例えば3.0尺のFPパネルを10枚使っていれば、3.0尺の片掛け筋違11枚分の余力が出来る事になります。
では片掛け筋違入りFパネルの壁倍率はどうでしょうか？
片掛け筋交入りのFPパネルの壁倍率は、建築基準法上は2.0倍となります。
これに対して試験場で得られた壁倍率は、4.2倍でした。
ちなみに襷掛け筋違入りFPパネルの壁倍率は、4.0倍に対して4.6倍です。
片掛け筋違はともかく、襷掛け筋違を利用すると余力が減っちゃうでしょ？
断熱性が低下し、余力が少なくなるのであれば、使わない方が無難ですよね・・・。
という訳で、極力筋違入りパネルは使わないようにしている訳です。
現場的に言えば、筋違の入ったパネルは重いので、使いにくいという事もありますが・・・。
FPの家って凄いでしょ？
耐震等級3を確保しつつ、たくさんの余力も確保しているんです。
あっ、大事な事を言い忘れていました。
壁倍率はあるものの、パネルの両側の柱に掛かる圧縮力や引張力に対応する柱脚金物や柱頭金物は取り付けていないので、本来の耐震性は期待できません。
そのため弊社では、既存住宅の耐震設計に利用されている低減率を加味した壁倍率増加分を余力としてカウントするようにしています。
それでも外気に接する壁全てにFPパネルは充填されているので、余力は大きくなります。
低減率を加味した余力を加えれば、建築基準法の1.75倍～2.00倍くらいの強度になるので、もしも耐震等級3以上があるとすれば、4～5相当とも言えそうです。
