板橋区で工事中の『FPの家 O邸』の工事写真をご覧ください。
土台間に充填されたFPパネル
1階土台間に充填されたFPウレタン断熱パネル（以下esパネル）を撮ってみました。
納まり図も挙げておきます。
esパネルは、厚さ105mmの硬質ウレタンフォームと外側の20mm×105mmの枠材が一体化した断熱パネルです。
通常のFPパネルのように間柱や根太は入っていません。
あくまでも図のように土台間に落とし込むための床専用パネルなんです。
硬質ウレタンと一体化した木枠部分を躯体に留める為、一般的なボード系断熱材のように経年で落下する事がありません。
合板と断熱材の間に隙間が出来ないので、いつまでも新築時の断熱性を維持できるのも特長のひとつなんです。
ただし根太が入っていないので、上にネダノン合板を張らなければなりません。
ちなみに弊社の場合、2・3階には実なし合板（上図左）を採用していますが、1階のみ実付合板（上図中央）を採用しています。
実付合板の方が、気密テープを併用する事で、より気密性を高めやすいからです。

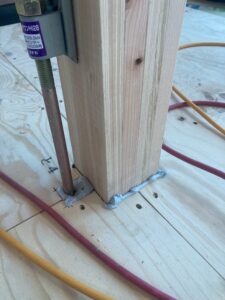

柱と合板の取合い部
ネダノン合板を敷き込んだら、柱との取合い部やアンボルト回りの隙間に発泡ウレタンを充填します。
灰色のモコモコが発泡ウレタンです。
発泡ウレタンの充填時注意点
その際には、イラストのように発泡ウレタンガンのノズル先端を必ず奥まで挿し込み、上に引きながら充填するのがポイントです。
こうしなければ、下の方に未充填部分が出来てしまうからです。
発泡ウレタンが硬化したら、合板天端に合わせて出っ張った部分を切削し、アルミテープを貼ります。
水道配管貫通部

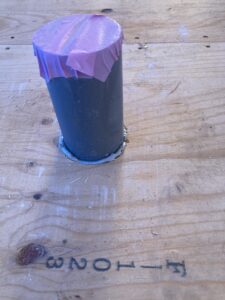

水道配管の貫通部を撮ってみました。
合板の上からだと見えませんが、esパネル充填時に一度管回りの隙間に発泡パネルを充填するようにしています。
こんな感じです。
モコモコした部分はカットして、上から気密テープを貼ります。
ここも柱回り同様にノズルを挿し込み、奥まで発泡ウレタンを充填するのがポイントです。
床断熱が基本のFPの家の場合、1階床は断熱層であり気密層です。
だから絶対に隙間を作ってはなりません。
断熱＆気密層は切れ目なく、連続させるのが必須条件なんです。
そして、この状況をいつまでも持続させる必要があります。
経年劣化や地震＆台風による変形等から守らなければなりません。
その為の剛性向上であり、2重・3重の熱橋処理＆気密処理なんです。
せっかく耐震強度を高めて家が残っても、断熱性能・気密性能が低下したら意味がないでしょ？

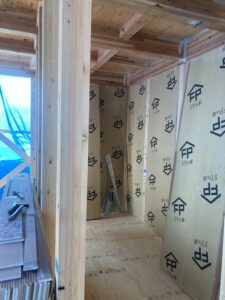

床合板を敷き込んだら、壁パネルを柱間に充填します。
パネル図を見ながら該当するFPパネルを充填する場所まで運び、立て掛けます。
写真が、その状態です。
立て掛けたら、パネルの木枠部分を掛け矢で叩き、少しづづ柱間に入れていきます。
ちなみに木枠以外を叩くと、硬質ウレタンフォームが凹んでしまいます。
硬質とは言え、木材よりは軟らかいんです・・・。
間違えて凹ませちゃった場合は、発泡ウレタンを充填し、平らに切削した後にアルミテープで塞ぎます。
なおパネルは柱間よりも2mm小さいだけなので、入れ過ぎると入りません。
左右・上下と少しづつ叩き入れるのがポイントです。
910mm間隔に建てられた105×105の柱間は805mmになります。
ここに巾803mm×厚さ105mmのFPパネルを入れる訳ですが、そもそも柱間とパネルのクリアランスは2mmしかありません。
パネルが少しでも斜めになれば、図のように柱間よりも大きくなっちゃうんです。
ちなみにネダノン合板と梁下の寸法とFPパネルの高さは同じにしています。
1mmのクリアランスもありません。
だから入れるのが大変なんです。
でも、その分躯体の変形を抑えてくれるし、隙間の発生を最小限に留めてくれるんですよね・・・。
