時々、見ず知らずの方から電話やメールを戴きます。
「あなたのブログを読んで連絡しました。」
つい先日も、拙ブログを読んだ方から電話を戴きました。
「お昼時間に申し訳ありません。」
「レンジフードの排気管の不燃処理について、教えてください。」との事。
どうやら私が書いたセラカバーSの記事を読んだようです。
さっそく話を聴いてみると・・・。
排気ダクトと可燃物との距離は10cm以上離すこと。
ただし、次の条件においては10cm未満とすることができます。
①50mm以上の特定不燃材料で排気ダクトを被覆する。
②可燃性の部分を5mm以上の特定不燃材料で被覆し50mm以上離すこと。
これに対して弊社では、セラカバーSを排気管（スパイラル管）に巻いて対応しています。
セラカバーSは20㎜の厚さでロックウール（特定不燃材料）50㎜と同等以上の性能を発揮する厨房排気ダクト用防火材です。
こう書かれた拙ブログを読んでいるらしい・・・。
「ちなみに御社では外壁を何で仕上げていますか？」と質問を受けました。
外壁ですか？
弊社では、ほぼラス網の上にモルタルを塗り、その上をスイス漆喰で仕上げています。
「その仕上げだと、不燃材に当たりますよね？」
「はい、だからセラカバーを透湿防水シートの外面まで貫通させています。」

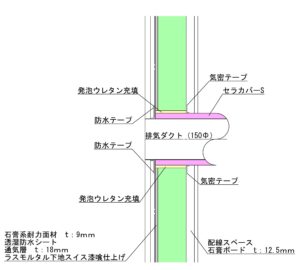

参考納まり図
「外装材に可燃材を使う事はありませんか？」
「弊社では窯業系サイディングは採用しませんが、金属系サイディングを採用する事はたまにあります。」
「金属製サイディングは発泡系断熱材を裏打ちしているので、この部分が可燃材に当たる場合もあると思います。」
参考までに某メーカーの金属系サイディングの断面を挙げてみました。
この製品の場合、ガルバ鋼板にポリイソシアヌレートフォームを裏打ちしています。
硬質ウレタンフォーム等と違いポリイソシアヌレートフォームは不燃物ですから、弊社と同じように納めれば問題ありません。
でも仮に硬質ウレタンフォームを裏打ちしている製品であれば可燃物に当たりますので、納まりを工夫する必要があります。
例えば弊社と同じように納めた上で裏打ちを欠き取り、スパイラル管に接触しないようにすれば良いんです。
またセラカバーの先端をガルバ鋼板まで延ばすパターンも有りだと思います。
でも問題は、最近流行りの木製サイディングですよね。
不燃加工が施された製品であれば、弊社と同じ納まりでOK！
そうでない製品であれば、ダクト回りのみ不燃木材を張るというのはどうでしょうか？
外部フードの回りに不燃木材が張られているのがアクセントになるかも・・・。
木製サイディングを貫通したセラカバーの外側にGL鋼板等を貼り、防水処理を行った上で外部フードを取付ける手も有りだと思います。
木製サイディングを採用している皆様は、どんな対応をしているんだろう・・・。
俄かに知りたくなりました。
ちなみに電話をくれた方は、施工方法に困って電話してきたそうです。
設計者には「可燃材を貫通したセラカバーの小口から雨水が侵入するので、違う納まりにして欲しい。」と言われたそうです。
設計者なんだから、自分で考えれば良いのに・・・。
そう思いました。
参考として、弊社の施工方法を挙げておきます。
外装材が不燃物なので、今回のパターンには当てはまりませんが・・・。
防水シートを貫通したレンジフード排気管

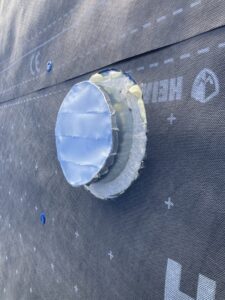

写真のようにセラカバーを透湿防水シートの外面まで出しています。
セラカバーの白い部分は繊維系断熱材と同じように空気を通しますから、このままでは漏気の発生源になってしまいす。
また撥水性は期待出来るものの防水性は期待出来ないので、当然ながら防水処理も必要となります。
防水シートを貫通したレンジフード排気管

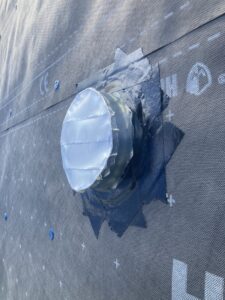

弊社では防水テープをスパイラル管と透湿防水シートに跨るように貼るようにしています。
防水シートを貫通したレンジフード排気管

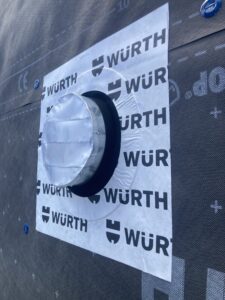

そして最後にウルトの気密防水シールを貼って完了！
でも、よく考えると防水テープも気密防水シールも可燃物なんですよね。
スパイラル管に貼ったらNG？
不燃性の防水テープに変えないとダメかな？
調べてみると難燃性のアルミブチルテープならあるようです。
まずは、これに変えた方が良さそうですね。
