『ＦＰの家 Ｙ邸』
床パネルの施工、まだまだ続いています。
今回は、ＦＰの家をつくるにあたり現場で行うちょっとした技
についてお話したいと思います。
ＦＰの家は魔法瓶のような住まいです。
床・壁・天井をＦＰパネル(木枠付高性能ウレタンパネル)ですっぽりと覆うことで、夏涼しく冬暖かい家を実現しています。
でも、ＦＰパネルを使用するだけで実現できる訳ではありません。
例えば、壁パネルを施工する際。
構造金物と干渉する場合が多々あります。

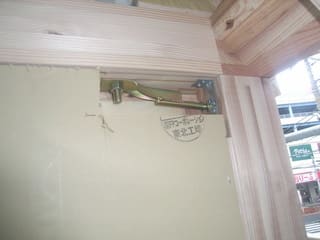

写真は、柱頭金物および梁と柱を緊結する羽子板ボルトのために
ＦＰ壁パネルの右上部を切り欠いたところです。
このままでは、断熱欠損になってしまいます。
切込み部に現場発泡ウレタンを充填して、断熱欠損を補います。

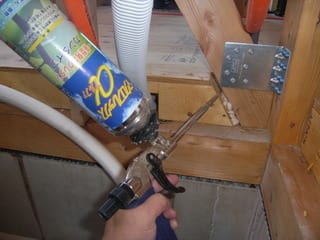

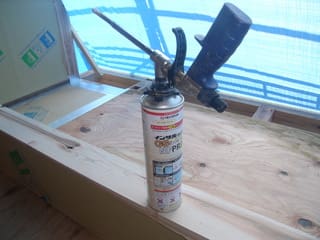

写真は現場発泡ウレタンのガンです。
現場発泡ウレタンの主な原料は
ポリオール
イソシアネート
の２つです。
これが混合されたものが缶の中に入っていて
ハンドルを引くと、ノズルの先端からウレタンが吹き出します。
吹き出されたウレタンは、空気中の水分と反応して発泡→硬化します。

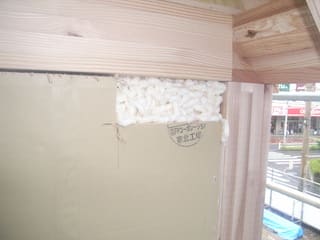

先程、見ていただいた写真と見比べてください。

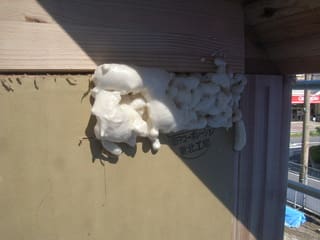

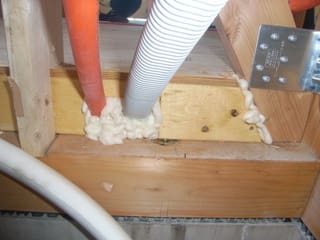

翌日撮った写真です。
発泡が終わり硬化しています。
弊社が採用している現場発泡ウレタンは３種類。

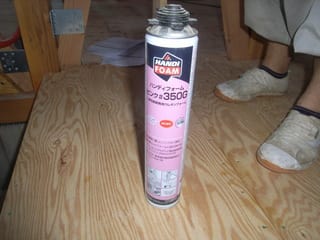

最初にお見せしたのが青缶。続いてピンク缶。黄色缶。
それぞれ、製造メーカーも異なりますし価格も違います。
使う部位や季節によって使い分けています。
ピンク缶は発泡倍率が比較的低く、膨らまないため窓枠廻りに使っています。
金属との接着性が良くないため、金物廻りには使いません。
青缶は発泡倍率が高い為、窓枠廻り以外全般的に使っています。
安価ですが、気温が低くなると発泡・硬化が鈍くなる為冬場は使えません。
黄色缶は寒い時期に、青缶の替わりに使っています。
青缶より若干高価です。

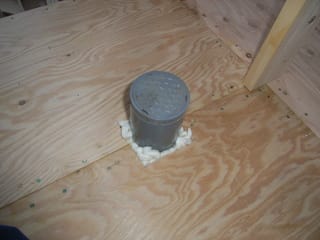

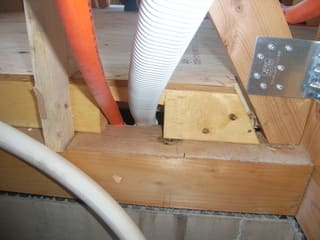

床パネルでも、こんな場合があります。

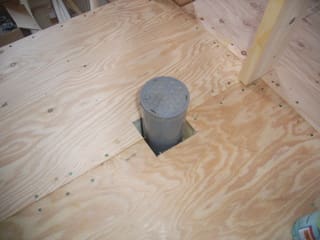

配管が通るため、パネルを欠き込んでいます。
隙間にウレタンガンのノズルを差し込み、奥からスプレーしながらゆっくりと引き抜きます。
ノズルの太さは10ｍｍ。
パネルを欠き込む際には10ｍｍを目安に大きく切欠きます。
そうする事で、奥からしっかりウレタンを吹き込むことが出来ます。
表面から吹いても、奥には届きません。注意が必要です。

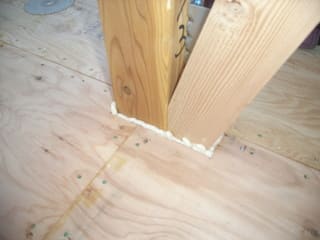

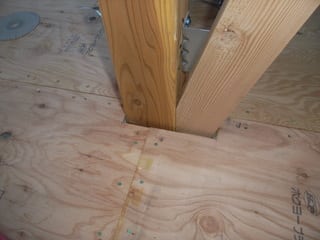

筋違や柱廻りも同様です。
現場発泡ウレタンはＦＰパネルと違い、透湿性・通気性が高くなっています。
その理由は後ほど説明します。
切欠いた部分に吹き付けることで、断熱性は担保できますが、
それだけでは気密性や防湿性は確保できません。
えっ！大丈夫なの？
大丈夫です。きちんと対策はとってあります。
でもその為の対策は、この場ではお話しません。
いづれこの場を借りてご報告したいと思います。
ここで少しだけ、『お勉強タイム』です。

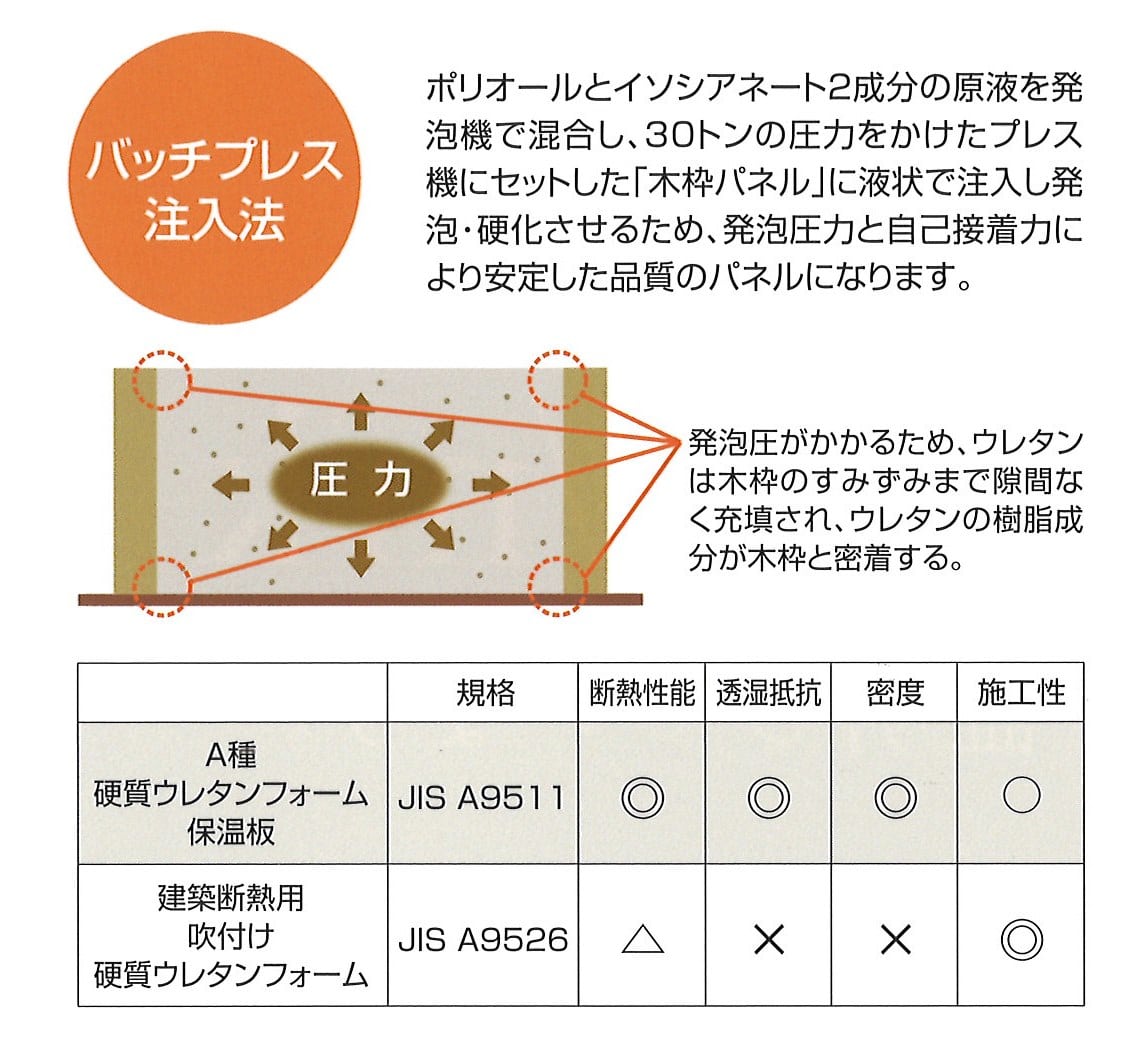

上のイラストは、ＦＰパネルの『バッチプレス注入法』の簡単な説明と、
現場発泡ウレタンとの性能比較表です。
同じウレタンでも、こんなに違うものなんですね。

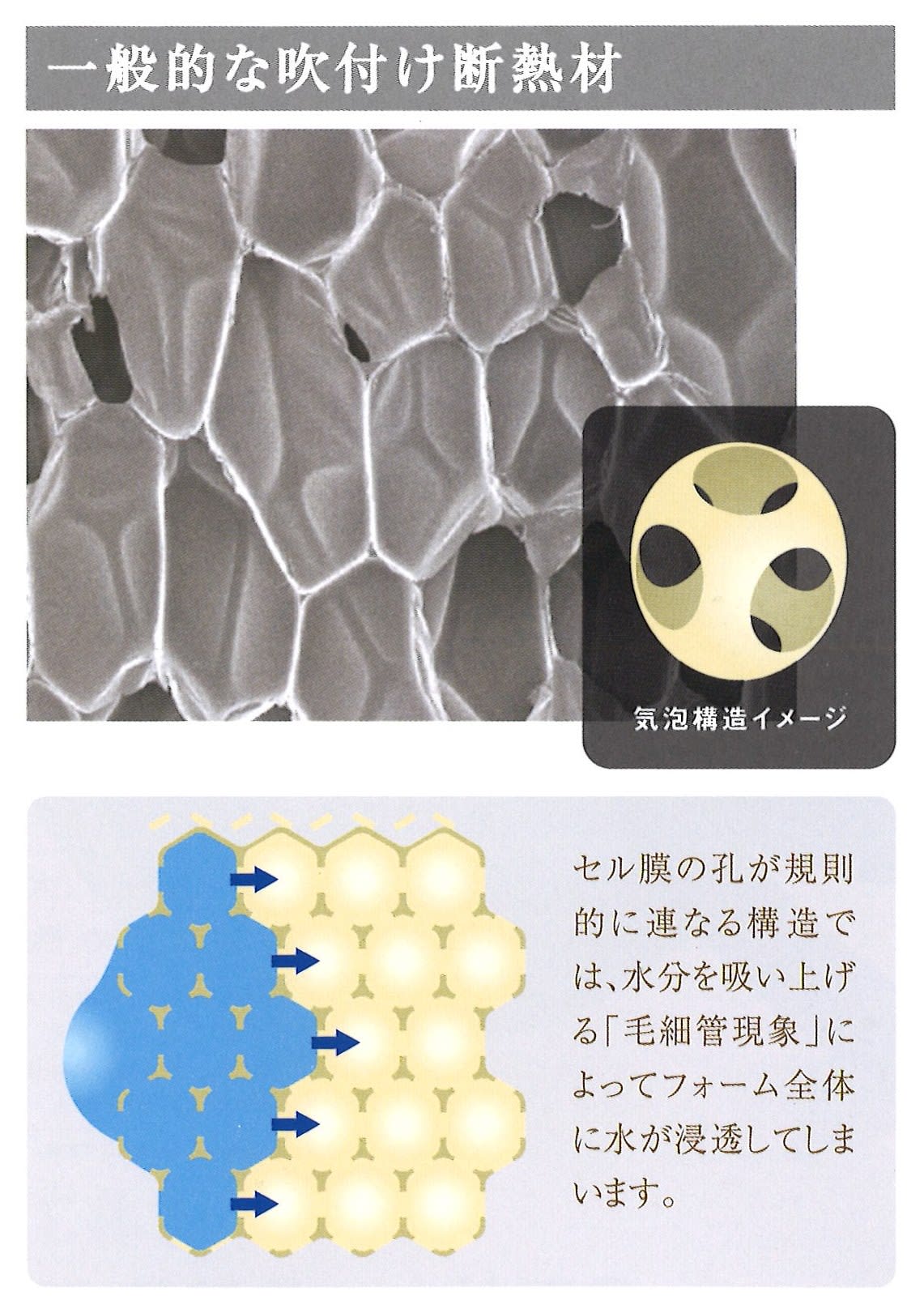

硬質ウレタンフォームは微細な独立気泡で形成された断熱材です。
気泡には、熱伝導率が極めて小さいガス（空気の1／3）が含まれています。
この気泡が問題です。
ＦＰパネルのウレタンが独立していて繋がっていないのに対して、現場発泡ウレタンは発泡が繋がる事があります。
上の写真は、弊社が断熱材の特徴を説明する際に見せているもの。
水槽に水を張り、グラスウールとロックウール、ＦＰパネルの切断片を入れてあります。
グラスウールは吸水性が高いため沈んでいます。
ロックウールも吸水していますが、撥水性があるため沈んではいません。
ＦＰパネル片は硬質ウレタンフォーム。
サーフボードにも用いられる材料です。
吸水することもなく、当然沈みません。
上の写真は、現場発泡ウレタンを水槽に沈めたものです。
すっかり沈んでいます。
穴だらけのウレタンは台所スポンジと同じです。
水を吸い取ってしまいます。
現場発泡ウレタンと硬質ウレタンフォーム
材料・製法は同じでも、
それをすまいづくりに採用すると、
似て非なるものになるようです。
