今日は日曜日、現場作業はお休みです。
昨日の様子をアップしたいと思います。
『ＦＰの家 Ｋ邸』

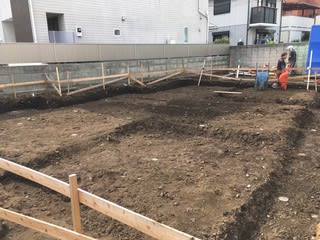

朝一番の写真です。
鋤取りが終わっています。

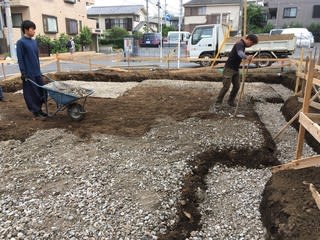

この上に砕石を敷き詰め、転圧。
これ地業と言います。
本来は、基礎下の地盤を突き固め不同沈下を防ぐ重要な作業なんです。
でも、鋼管杭による地盤改良を行っているし・・・。
この場合の目的は何なのでしょうか？

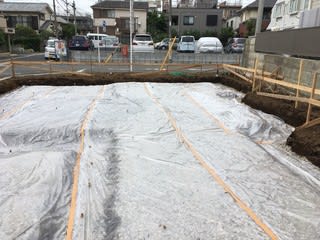

砕石の上に、防湿シートを敷き詰めます。
ジョイント部分も、ガムテ－プを使ってしっかりと貼り合せます。
地面からの湿気が基礎内に侵入する事を防ぐのが目的。
コンクリートがあるんだからいいじゃん！
なんて方も多いと思います。
『防湿コンクリート』っていうくらいですからね。
湿気を通しやすいかどうかは『透湿抵抗』で判断することができます。
この値が高ければ湿気は通りにくく、低ければ通しやすいことになります。
例えば、防湿シートに使う厚さ0.1ｍｍのポリエチレンシートの透湿抵抗は300㎡・h・mmHg/g。
対する、厚さ100ｍｍのコンクリートは70㎡・h・mmHg/g。
ねっ、全然違うでしょ？
いずれにしても、その透湿抵抗は充分大きいんですけどね・・・。

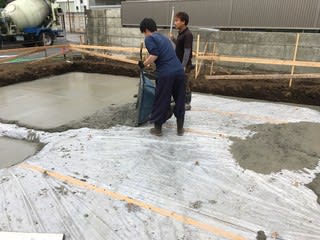

捨てコンの打設風景です。
コンクリートを流していますが、捨てコンは地業の一部。
決して構造ではありません。
単に地業の表面を平らに均し、スペーサーブロックの座りを良くする。
そして、鉄筋のかぶり厚さを確保する。
そのために必要な施工という位置づけになっています。

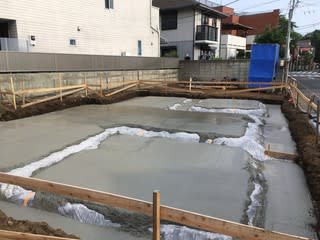

捨てコン打設完了。
『捨て』なんて言葉がついていますが、要らない訳ではありません。
確かに省略することでコストカットは出来ますが、その分『施工精度』の担保が難しくなる。
私はそう考えています。
砕石をどんなに丁寧に転圧しても、スペーサーブロックに荷重が掛かれば沈んでしまいます。
沈んでしまえば、鉄筋のかぶり厚さ60ｍｍを確保することは出来ません。
でもスペーサーブロックって、鉄筋の下にありますよね。
ネットから写真を拝借しました。
この現場も捨てコン打設していませんね。
この段階では、かぶり厚さ60ｍｍを確保出来ているようです。
1ｍｍ下がったらアウトですけど・・・。
ところで鉄筋に載らないで、どうやってコンクリート打設するんだろう？

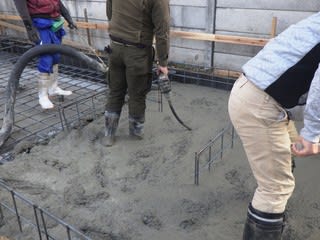

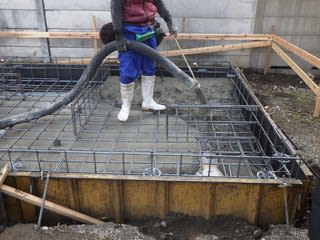

弊社のコンクリート打ち込みの様子です。
あっ、鉄筋踏んでる。
耐圧盤の鉄筋間隔は150～200ｍｍ、場合によっては100ｍｍなんて事もあります。
踏むな！と言う方が無理だと思います。
コンクリート打設しちゃえば、見えなくなるし・・・。
「踏んだって下がらないよ。」
本当でしょうか？
またまた、ネットから拝借。
完全に沈んでいます。
こんなケースが極めてレアであることを願うばかりです。
ネットから拝借したイラストです。
こちらの現場は捨てコンを打設しているようですね。
スペーサーブロックの役割が良くわかると思います。
厚さ50ｍｍのコンクリートがあれば、載ったって沈むことはありません。
捨てコンの省略、間近で施工を見ている私としては、省いていい施工とは思えないんですけど・・・。
捨てコンがあれば、そこに鉄筋の墨を入れる（配置を書く）ことも可能です。
当然、間違いも減るでしょう。
