今日はアセットフォーの定休日。
昨日の建前の疲れを癒したいんですが・・・。
中々のんびりしている暇もないんですよ。
今回は、建前について簡単に書きたいと思います。
そもそも、建前って何？
という方もいるでしょう。
コトバンクによれば、
家屋の建築で、基礎の上に柱・梁(はり)・棟など主な骨組みを組み立てること。
また、その時に行う祝い。
棟上げ・上棟(じょうとう)式とも言います。
弊社の場合であれば
プレカット工場から現場に運ばれた、加工された構造材(土台・柱・梁等)を
大工や鳶職代わりの足場業者が
重機を使って行う
構造体の組立作業となります。
前日までに
基礎の上に土台および大引きを取付ける『土台敷き』
安全に高所作業を行うための『先行足場架設』
を行います。
周辺状況に応じて、建前当日にはガードマンを配置し安全確保を行う場合もあります。
建前の説明の前に、構造材の加工についても書かせていただきます。
構造材は、伏図に基づいて機械で加工されます。
そして伏図は、構造計算(許容応力度計算)により安全確認を行いながら作成されます。
担当者の経験・勘・度胸(ＫＫＤ)といった、従来の判断基準に基づいている訳ではありません。

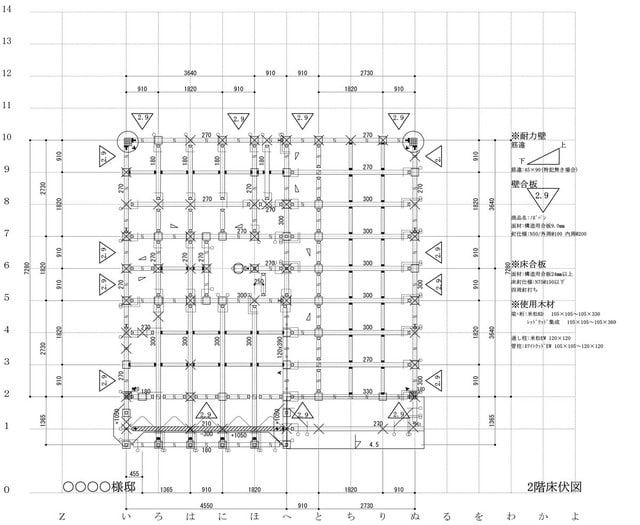

伏図はこんな感じに描かれています。
横軸右から、い・ろ・は・・・。
縦軸下から、1・2・3・・・。
と『番付(ばんづけ)』が振られ、その交点で座標の指示を行います。
例えば、『い通り1番の柱』とか『い通り1番からへ通り1番の梁』といった具合です。

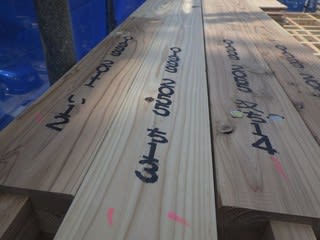

プレカット加工された部材にも『番付』は振られていているので、いちいち伏図を見なくても建前を行うことが可能です。

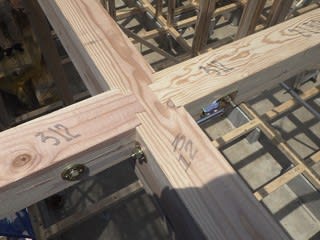

写真であれば、縦の梁の『ろ12』の仕口に『ろ12』の仕口を合わせればいい訳です。

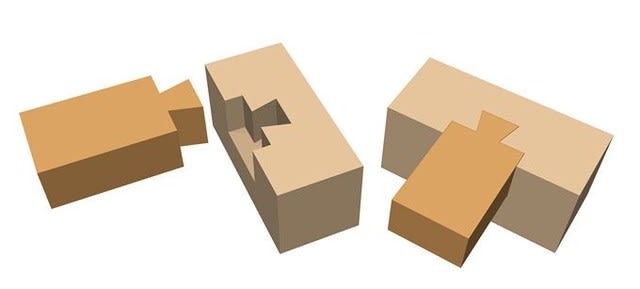

仕口とは、直交する部材同志の接続を言います。
イラストの場合は『大入れ蟻加工』、良く使われる加工です。
色が濃い方の部材が雄材、薄い方の部材が雌材となります。
先に雌材を配置し、雄材を嵌め込むようになっています。
イラストのように同一方向に接続する場合は、継手といいます。
この場合は腰掛鎌継手、同じく良く使われる継手です。
左側が雄材、そして右側が雌材です。

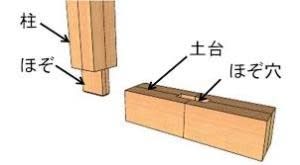

柱にも、番付が振ってあります。
梁に開いたホゾ穴に、同じ番付の柱のホゾ穴を挿せば良いわけです。

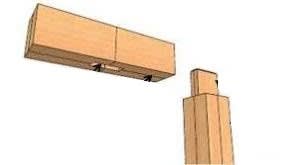

柱の上にもホゾ加工がされています。
同じ番付の梁を探し、穴にホゾを挿せば良い訳です。
もっとも、梁の掛け方には順番があります。
雌材を入れなければ雄材を入れることができませんから・・・。
そして、下から順番に組み立てる必要があります。
土台→1階柱→2階床梁→2階柱→小屋梁→小屋束→母屋・棟木
そして、それぞれの部材に所定の方法で金物補強を行います。
バタバタと慌ただしい現場で、いちいち伏図を読んでいる暇なんてありません。
梁や柱に書かれて番付を読み、部材のの加工形状を確認し、建て方を行います。
そうそう、大事な事を忘れていました。
それぞれの階で、同じ番付が存在します。
つまり、いの1番の柱は1階にも2階にもある訳です。
だから、番付は色分けされています。
1階部材は黒、2階部材は赤といった具合です。
鳶職が慣れた方であれば、建て方はスムーズに行われます。
不慣れであれば、悲惨な結果を招きます。
なんと言っても、たった1日のスピード作業です。
みんな真剣です。
鬼気迫るものがあります。
