今日は朝から図面を描いています。

現場担当の私が描く図面ですから、意匠図の筈がありません。

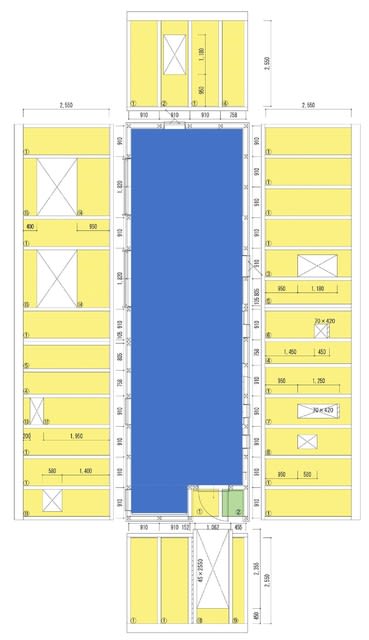

こんな図面です。

随分細長いお宅でしょ？

現在計画中の、南道路に面する3階建ての専用住宅となります。

そして、描いているのは断熱パネルの図面です。

ご覧戴いているのは1階壁ですが、2階壁・3階壁そして1階床と2・3階屋根の計5枚描きました。

白い部分は構造&開口部です。

構造図が上がっていれば、それを見ながら描きます。

そして、黄色部分に断熱パネルが入ります。

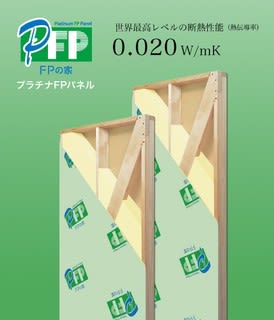

木枠の付いた硬質ウレタンフォームパネルです。

通称『ＦＰウレタン壁パネル』、これ一枚で

断熱性

気密性

耐震・耐風性

を飛躍的に高めてくれます。

しかも簡単・確実に施工できますから、施工者によるムラを無くす事が出来ます。

完全オーダーメイド製作ですから、どんな間取りにでも対応可能です。

パネル図面を描くのは面倒ですけど・・・。

でも描いているうちに、問題点の抽出が出来ます。

この時点で解決しておけば、現場での対処を大幅に減らすことも可能です。

どうせなら、大型パネルに移行したいですよね。

でも、大型クレーンの設置が出来ないから無理なんです。

でも黙って指を咥えているのもどすかと思います。

色々な方法を考えてみようと思います。

話を元に戻しましょう。

この図面を元に拾いを行い、発注します。

でも、発注用の品番をおこすのが面倒なんですよね。

歳をとったせいか、すぐに忘れてしまいます。

いちいちマニュアルを見ながら、おこしています。

例えば

GSM09Z11-980×660C-2450(H=2130)

これは、巾803ｍｍ×厚さ105ｍｍ×高さ2450ｍｍのパネルを示します。

そしてH980mm×W660mmの開口が、壁センターかつ窓上端H2130mmにある事を示すんです。

現場でも、コレを見ながら施工します。

かなり重要な図面なんです。

だって、注文から製作までに結構な時間を要するんだもん。

間違えたりすれば、工期が延びてしまいます。

外部が決まらないから、雨養生も大変です。

サッシの取付や外壁防水紙の工程が先延ばしになったら、困るでしょ？

頭に、大工さんの困った顔が浮かびます・・・。

のんびり時間を掛けている暇もないけど、焦って間違っても困るんです。

まあ仕事って、こんなもんですよね。
